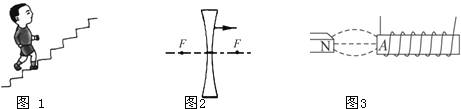

【题目】（1）如图1所示，画出小明受到的重力示意图．

（2）根据图2中的折射光线，作出相应的入射光线．

（3）如图3所示，已知磁体的N极与通电螺线管A端间的磁感线分布情况，请在图中标出磁感线方向和通电螺线管中的电流方向．

Answer 1

【答案】

【解析】

试题分析：（1）重力示意图：在重力的方向上，画一带箭头的线段，表示出物体所受的重力．

（2）仔细观察折射光线的特点，根据凹透镜的三条特殊光线作图．

（3）根据磁感线的特点可以确定磁感线的方向；在磁体外部，磁感线总是从N极出发回到S极，可确定螺线管的NS极，再由右手螺旋定则可得出螺线管中电流的方向．

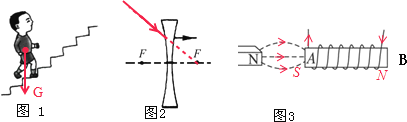

解：

（1）画出重力作用点，在重力方向（竖直向下、与水平地面垂直）画一带箭头的线段，在箭头附近标上符号G，如图所示：

（2）对于凹透镜，折射光线与主光轴平行，则入射光线的延长线过焦点，如图所示：

（3）在磁体外部，磁感线从N极指向S极，所以螺线管的A端为S极，B端为N极，则由右手螺旋定则可知，电流由B端流入、A端流出；如图所示：
