题目内容

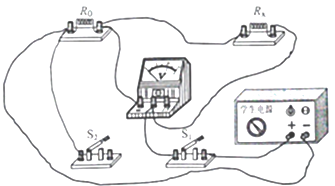

【题目】晓亮利用阻值为R0的定值电阻和一块电压表测量未知电阻Rx的电阻.他选择了满足这个实验要求的器材,并连接了部分实验电路,如图所示.
(1)为了测出电阻Rx的阻值,请添加一根导线完成如图所示的实验电路的连接.
(2)开关S1、S2都闭合时,电压表的示数为U1;只闭合开关S1时,电压表的示数为U2 . 请用U1、U2和R0表示Rx . Rx= .
【答案】
(1)
(2)
【解析】解:(1)R0与开关S2的右端相连即可,如下图所示:
(2)两只开关都闭合时,电压表测电源的电压,示数为U1 , 只有开关S1闭合时,Rx、R0串联,电压表测Rx两端的电压,示数为U2 , 则电路中的电流I= , Rx=
=
=
.
所以答案是:(1)如上图所示;(2) .
