【题目】（2分）小明同学在物理实验活动中，设计了如图所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定．四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是（）

A. B. C. D.

【答案】B

【解析】试题分析：先识别电路，然后根据压力的改变，判断滑动变阻器接入电路的阻值的变化，再根据欧姆定律判断电压表和电流表示数的变化．

解：A、电路为并联电路，电流表测量干路中的电流，当压力增大时，滑动变阻器接入电路的阻值增大，电路的总电阻增大，电流表的示数减小，故A选项错误；

B、电路为串联电路，电压表测量滑动变阻器两端的电压，当压力增大时，滑动变阻器接入电路的电阻增大，根据欧姆定律可得电路中的电流变小，定值电阻R两端的电压变小，根据串联电路总电压等于各分电压之和可知，变阻器两端的电压变大即电压表的示数变大，故B选项符合题意；

C、因为电压表测量电源电压，而电源电压不变，所以无论压力增大还是减小，电压表的示数都不变，故C选项错误；

D、电路为串联电路，电压表测量定值电阻两端的电压，当压力增大时，滑动变阻器接入电路的电阻增大，根据欧姆定律可知电路中的电流变小，定值电阻两端的电压变小，即电压表的示数变小，故D选项错误．

故选B．

练习册系列答案

仁爱英语同步阅读与完形填空周周练系列答案

（1）若一个物体开始运动的速度V0=2m/s，经过5s后它的速度变为Vt=6m/s，则这个物体在5s内的速度变化量△V=　　m/s．

（2）若问题（1）中的物体做匀加速直线运动（单位时间内速度的增加量相等），求出物体的加速度大小a=　　m/s2．

（3）加速度的定义公式a=　　．

（4）匀速直线运动的V﹣t图象如（甲）所示，图中阴影部分面积表示以速度V匀速直线运动的物体，运动时间为t时通过的路程S；匀加速直线运动的V﹣t图象如（乙）所示，其中阴影部分面积表示做匀加速直线运动物体，速度由V0到Vt，运动时间为t时通过的路程S．用V0、t、a写出S的表达式，S=　　．

【题目】小薇和小亮两位同学在“探究电流与电压的关系”的实验中，电源使用两节新干电池，滑动变阻器的规格是“20Ω2A”。

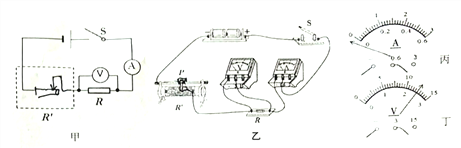

（1）如图甲所示是小薇画出的电路图，小亮进行实物连线如图乙所示，请你在虚线框内把电路图补画完整（要求所补画的元件与实物电路对应）__________。

（2）开关闭合前，小亮发现电流表的指针在零刻度线左端，如图丙所示，其原因是______（选填“A”或“B”）

A．电流表没调零

B．电流表正负接线柱接反了

（3）确认电路无误后，闭合开关进行实验，第4次实验时电流表示数为0.5A，电压表示数如图丁所示，记为_________V；他们记录的数据如下表所示，老师指出其中一组数据有拼凑的嫌疑，你认为是第__________组（填写实验序号），理由是____________________________。

（4）排除有拼凑嫌疑的数据后，分析数据可以得到的结论是：在___________不变时，通过导体的电流与导体两端的电压成____________比；

（5）小薇利用实验数据还计算出定值R的阻为_______Ω（结果保留一位小数）；

（6）以下实验与“探究电流与电压的关系”进行多次测量的目的不相同的是___________。

A．探究影响滑动摩擦力大小的因素

B．探究杠杆的平衡条件

C．刻度尺测物体的长度

【题目】在一个无风的周末，小华将如图所示装置固定在汽车车顶，小华依次将汽车不同行驶速度时的弹簧测力计的示数记录在如表中．

（1）根据________的知识可知弹簧测力计的示数大小近似等于小车及挡板受到的空气阻力．

（2）实验装置中用小车而不是木块，目的是为了减小________对实验结果的影响．

（3）分析表中的实验数据可知，物体运动速度越大，所受空气阻力越________．

（4）请你根据实验结论并结合所学物理知识一雨滴从高空下落时（假设在无风天气），雨滴所受到的最大阻力________雨滴重力（选填＜、＞或=），此后雨滴做________．

（5）你认为运动物体受到的空气阻力大小还与________有关．

【题目】如图所示电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时( )

A. 灯泡L1亮度不变、L2变亮

B. 电流表示数变小，电压表示数不变

C. 电流表示数不变，电压表示数变大

D. 电流表、电压表示数均不变2

【题目】请仔细阅读下文，按要求回答问题。

人类的眼睛

人类的眼睛很像一架照相机。眼睛与照相机的不同之处是：人的眼睛是通过调节晶状体的弯曲程度，改变晶状体的焦距来获得清晰的______________、缩小的实像；普通照相机是在物距确定的情况下通过改变像距使像变得清晰。由眼睛的调节作用所能看清的最远点，叫远点，正常眼的远点在极远处。眼睛所能看清的最近的点，叫近点，正常眼的近点约距眼睛10cm。眼睛是人体的重要器官，长时间的用眼，比如看书，看电视、计算机，都可以引起眼睛的疲劳，眼睛疲劳常见症状是头疼脑胀、眼睛发干。看物体时间较长也不易感到疲劳的距离叫明视距离，正常眼的明视距离25cm。
