题目内容
【题目】如图所示，①②③④为探究物理规律的四个实验，abcd为物理规律的应用实例，箭头表示规律和应用的对应关系，其中对应关系正确的是
A.
B.
C.
D.
【答案】AB
【解析】
A、①通电导体的周围存在磁场，即电流的磁效应；电磁起重机主要工作元件是电磁铁，是利用电流的磁效应制成的；对应关系正确，故A正确；
B、②图通过改变连入电路的电阻丝的长度改变连入电路的电阻，进而改变电路中的电流，这也是滑动变阻器的变阻原理，对应关系正确，故B正确；
C、③图说明同种电荷相互排斥，磁悬浮列车是依据磁极间的相互作用来实现悬浮的，对应关系不正确，故C错；
D、④图说明同名磁极相互排斥，验电器是利用同种电荷相互排斥的原理工作的，对应关系不正确，故D错。
故选：AB。
阶梯计算系列答案【题目】(8分)小敏用电压表和电流表测额定电压为2.5V的小灯泡电阻。（11分）
Ⅰ 在电路图的〇中填入小灯泡，电压表和电流表的元件符号。
Ⅱ 闭合开关前，滑动变阻器的滑片移至阻值最大位置，是为了（1）_______________。
Ⅲ 闭合开关，移动滑片，读出电压表和电流表示数，记入表中，重复实验三次，计算电阻，发现小灯泡的电阻是变化的，原因是（2）________________________________。
Ⅳ 实验室能提供的实验器材有：
A．待测小灯泡L（其正常工作时的电阻值约为10Ω）；
B．二节新的干电池串联（每节干电池的电压为1.5V）；
C．电压表一个（量程为0～3V，0～15V，电阻为5KΩ）；
D．电流表一个（量程为0～0.6A，0～3A，电阻为5Ω）；
E．滑动变阻器R0（阻值为0～50Ω，额定电流为1A）；
F．开关S一个，导线若干.则：
1、如果使用上述器材来测量小灯泡的电阻，那么，当小灯泡正常工作时，该电路中的电流约为（3）__________A，因此，电流表的量程应选（4）0～__________A。
2、在实验中，某同学设计的实验报告及实验记录数据如下表所示。
实验名称 | 用“伏安法”测量小灯泡的电阻 | ||
实验目的 | 练习使用电流表和电压表测量小灯泡的电阻 | ||
实验步骤 | a、按照电路图连接电路，调节滑动变阻器的滑片P，使电路中的（5）_________最小。 | ||
b、闭合开关，调节滑片P，使小灯泡两端的电压达到(6)__________V，然后，测量从额定电压开始逐次(7)__________（选填“降低”或“升高”），获得几组数据。 | |||
c、根据测出的电压值和电流值，求出小灯泡的电阻。 | |||
实验记录 | 电压U/V | 电流I/A | 电阻R/Ω |
2.5 | 0.26 | 9.6 | |
2.0 | 0.24 | 8.3 | |
1.5 | 0.30 | 5.0 | |
1.0 | 0. 15 | 6.7 | |
①将实验步骤中的空格填写完整。
②从实验记录中可以看出，存在明显错误的记录数字是(8)__________。
【题目】在探究“影响电流热效应的因素”实验中：
为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较______
选填“温度计示数变化”或“加热时间”
判断相同时间内不同电流产生的热量多少。
小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据见表。
实验次数 | 电流 | 通电时间 | 电阻 | 温度升高量 |
1 |
| 30 | 10 |
|
2 |
| 30 | 10 |
|
由此得出：同一导体，在通电时间相等时，电流______，其产生的热量______。
若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中______选填“A”或“B“烧瓶中的电阻与甲图中的烧瓶电阻______联。本题中，三个烧瓶中装入等质量的煤油
小明提议利用上述实验装置改做“比较水和煤油比热容的大小”的实验，则他应选择乙图中______选填“A”或“B“烧瓶与甲图中的烧瓶并联，并将其中一烧瓶中的液体换成______，水和煤油吸热的多少是通过______来反映的。

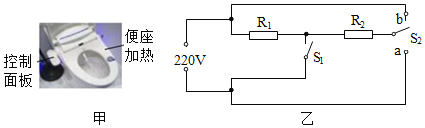

【题目】小洋妈妈在国外旅游时买了一台家用智能电热马桶盖（如图甲），小洋从此立志学好物理，长大后创新设计推进“中国造”。图乙是小洋设计的便座加热电路，R1和R2是两个定值电阻（表示两个电热丝），单刀双掷开关S2可接a或b，该电路通过开关S1和S2的不同接法组合，实现“高温挡、中温挡、低温挡”三种加热功能（见下表）。
S1 | 断开 | 断开 | 闭合 | 闭合 |
S2 | 接b | 接a | 接a | 接b |
功率 | P0＝0 | P1＝22W | P2＝44W | Px |
（1）求R1和R2的阻值；
（2）求出表中的“Px”；
（3）老年人在冬天坐上冰冷的马桶是很难受的，假设小洋想让马桶圈的温度升高4℃，则用“中温挡”加热的方式需要多长时间。（设电热丝发热全部被马桶圈吸收，马桶圈的质量m＝500g，马桶圈材料的比热容c＝0.44×l03J/（kg℃））
