Question

【题目】小明在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个。

（1）实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉。此时，应把杠杆两端的平衡螺母向________(选填“左”或“右”)调节，使杠杆在不挂钩码时，保持_________并静止。

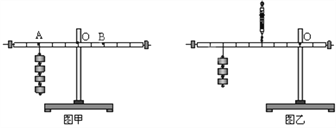

（2）杠杆调节平衡后，小明在杠杆上A点处挂4个钩码（如图甲所示）为了使杠杆仍在水平位置平衡，他可以在B点处挂______个钩码或用弹簧测力计拉杠杆。若采用弹簧测力计拉的方法，则弹簧测力计拉力的方向最好为_____，其目的是_____；且在使用前弹簧测力计须在____（“正立”或“倒立”）方向上校零。

（3）实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小组同学利用如图乙所示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠杆处于平衡状态时，测出的拉力大小都与杠杆平衡条件不相符。其原因是：_____________________。

Answer 1

【答案】 左 水平位置平衡 6 竖直向下 便于测量力臂 倒立 杠杆自重对实验的影响

【解析】试题分析：（1）右端下沉，说明左端较高，则应将左边或右边的平衡螺母向左端调节，使杠杆在水平位置平衡，这样可以方便测量力臂的大小。

（2）一个钩码重为G，杠杆上一个小格代表1cm，如图甲，当在A点挂4个钩码时，根据杠杆平衡条件应满足4G×3cm=6G×2cm他可以在B点处挂6个钩码或用弹簧测力计拉杠杆；若在B点采用弹簧测力计拉的方法，则弹簧测力计拉力的方向最好为竖直向下，因为杠杆在水平位置平衡，这样可以便于测量力臂；因为此时需倒立拉弹簧测力计，所以在使用前弹簧测力计须在倒立方向上校零。

（3）若支点不在杠杆的中点时，由于受杠杆自重影响，用弹簧测力计竖直向上拉使杠杆处于平衡状态时，测出的拉力大小都与杠杆平衡条件不相符。
