题目内容
如图所示，为某同学测量小灯泡电功率所选的器材：电源（3 V）、电流表、电压表、小灯泡（2.5 V，0.3 A）、滑动变阻器（10Ω，2 A）和开关各一个，导线若干，请连接实物图，然后画出电路图（要求元件符号与电路元器件一一对应）分析：本题是利用P=UI来测量电功率的电路图，用电压表测灯泡两端的电压，用电流表测灯泡中通过的电流，为了使灯泡两端的电压为额定功率，还应串联滑动变阻器来改变电灯两端的电压，由于电源的电压为3V，故电压表的量程为0-3V，灯泡的额定电流为0.3A，故电流表的量程为0-0.6A．

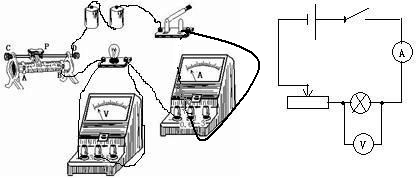

解答：解：
点评：本题考查了正确连接电路的能力：先要判断电路的连接形式，再从电源的一极开始连起，先串后并，且在连接时开关的状态是断开的．
