在探究“加速度与力、质量的关系”的实验中，实验装置如下图所示：
(1)某同学在探究小车质量不变，小车的加速度与小车所受合力间的关系时，该同学平衡小车的摩擦阻力后，为了使小车所受的合力近似等于砝码的重力，小车的质量M和砝码的质量m分别应选取下列哪组值最适宜
A．M＝500 g，m分别为50 g、70 g、100 g、225 g
B．M＝500 g，m分别为20 g、30 g、40 g、50 g
C．M＝200 g，m分别为50 g、75 g、100 g、225 g
D．M＝200 g，m分别为30 g、40 g、50 g、100 g
(2)在某次实验中，某同学得到一条打点清晰的纸带，并且每5个计时点取一个计数点(每相邻的计数点间还有4个计时点未画出)，如图所示，已知每相邻的2个计数点间的距离为s，且s1＝0.95 cm，s2＝2.88 cm，s3＝4.80 cm，s4＝6.71 cm，s5＝8.64 cm，s6＝10.57 cm，电磁打点计时器的电源频率为50 Hz．试计算此纸带的加速度大小a＝________m/s2(计算结果保留3位有效数字)
(3)有另外两位同学通过测量，分别作出a－F图象，如图(a)、(b)中的A、B线所示，试分析：
①A线不通过坐标原点的原因是：________；
②B线不通过坐标原点的原因是：________．
14．某同学在实验室测二节干电池的电动势E和内电阻r；可以提供器材有：
A．待测干电池(电动势约3 V，内阻约1.5 Ω)
B．电流表A1(量程0.6 A，内阻r1约0.5 Ω)
C．电流表A2(量程1 mA，内阻r2＝200 Ω)
D．滑动电阻器R1(0～20 Ω，2.5 A)
E．电阻箱R2：最大值9999 Ω
以及开关、导线若干
为了尽可能准确地测量待测电源的电动势和内阻，请解答说明下列问题
(1)
因现有器材中没有电压表，该同学用电阻箱R3与电流表________(选填“A1”或“A2”)串联改装为电压表，来测量路端电压．
(2)
该同学根据自己设计实验方案，请你用笔完成实物图的连接．
(3)
测量得到的路端电压与电流的各组数据用实心圆点标于坐标图上，如图所示．根据各点表示的数据，在图上用笔描出U－I图线．由此求得：E＝________V，r＝________Ω．(均保留2位有效数字)
(4)
用此电源与三个阻值均为2 Ω的电阻连接成电路，测得路端电压为1.3 V，则该电路为
A．
B．
C．
D．
在“测量电阻丝的电阻率”的实验中，
(1)用螺旋测微器测量电阻丝的直径为________mm：已知电阻丝的电阻RX约为10 Ω，有下列器材供测量该电阻丝的电阻时选用，要求尽量多测几组数据：
A．量程为0－0.6 A，内阻约为0.5 Ω的电流表A1
B．量程为0－3 A，内阻约为0.1 Ω的电流表A2
C．量程为0－3 V，内阻约为6 kΩ的电压表V1
D．量程为0－15 V，内阻约为30 kΩ的电压表V2
E．阻值为0－1 kΩ，额定电流为0.5 A的滑动变阻器R1
F．阻值为0－10 Ω，额定电流为2 A的滑动变阻器R2
G．电动势为4 V、内阻约为2 Ω的蓄电池E
H．开关S，导线若干
(2)除选用G、H外，还应选用的器材是(只填代号)电流表________，电压表________，滑动变阻器________．
(3)在本题虚线方框中用笔画出用伏安法测上述电阻丝电阻的电路图．
(4)测量的阻值比真实的阻值________(填“偏大”、“偏小”或“相等”)．
物理小组在一次探究活动中测量滑块与木板之间的动摩擦因数．实验装置如图，一表面粗糙的木板固定在水平桌面上，一端装有定滑轮；木板上有一滑块，其一端与电磁打点计时器的纸带相连，另一端通过跨过定滑轮的细线与托盘连接．打点计时器使用的交流电源的频率为50 Hz．开始实验时，在托盘中放入适量砝码，滑块开始做匀加速运动，在纸带上打出一系列小点．
(1)上图给出的是实验中获取的一条纸带的一部分：0、1、2、3、4、5、6、7是计数点，每相邻两计数点间还有4个打点(图中未标出)，计数点间的距离如图所示．根据图中数据计算的加速度a＝________(保留三位有效数字)．
(2)回答下列两个问题：
①m2远大于m3时，为测量动摩擦因数，下列物理量中还应测量的有________．(填入所选物理量前的字母)
A．木板的长度l
B．木板的质量m1
C．滑块的质量m2
D．托盘和砝码的总质量m3
E．滑块运动的时间t
②测量①中所选定的物理量时，需要的实验器材是________．
在用伏安法测某电阻阻值的实验中，一组同学根据所测数据，只在坐标纸是描出了该电阻的伏安关系的坐标点，而没有作出图线，如图所示．
请由此图得出该电阻的阻值为R＝________Ω(保留2位有效数字)；
如果让你来测量上述电阻的阻值，为了减少实验误差，并在实验中获得较大的电压调节范围，你认为应从下图的A、B、C、D四个电路中选择________电路来测量金属丝电阻最合理．
请依据你所选择的电路的原理图，将实物下图连接起来(用铅笔)．
在做“研究匀变速直线运动”的实验时，所用电源频率为50 Hz，取下一段纸带研究，如图所示，取0、1、2、3、4点为计数点，相邻两个计数点之间还有四个点未画出，则
(1)则“0”、“1”两个计数点与起始点之间的距离x1＝________cm，
(2)计算此纸带的加速度大小a＝________m/s2；
(3)打下“2”计数点时物体的瞬时速度为v2＝________m/s．
(1)下面两个图是目前实验常用的两种打点计时器：则图甲是________打点计时器，图乙是________打点计时器．其中________打点计时器直接使用220 V，50HZ交流电源．(填“电磁”或“电火花”)
(2)如图，把弹簧测力计的一端固定在墙上，用力F水平向左拉金属板，金属板向左运动，此时测力计的示数稳定(图中已把弹簧测力计的示数放大画出)，则物块P与金属板间的滑动摩擦力的大小是________N．若用弹簧测力计测得物块P重13 N，根据表中给出的动摩擦因数，可推算出物块P的材料为________．
(3)如图所示，某同学在做“研究匀变速直线运动”实验中，由打点计时器得到表示小车运动过程的一条清晰纸带，纸带上两相邻计数点的时间间隔为T＝0.10 s，其中S1＝7.05 cm、S2＝7.68 cm、S3＝8.33 cm、S4＝8.95 cm、S5＝9.61 cm、S6＝10.26 cm，则A点处瞬时速度的大小是________m/s(计算结果保留两位有效数字)，小车运动的加速度计算表达式为a＝________(用题目中的字母来表示)．

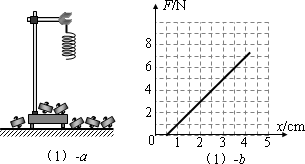

如下图(1)－a所示，用铁架台、弹簧和多个已知质量且质量相等的钩码，探究在弹性限度内弹簧弹力与弹簧伸长长度的关系实验．
①为完成实验，还需要的实验器材有：________．
②实验中需要测量的物理量有：________．
③图(1)－b是弹簧所受弹力F与弹簧伸长长度x的F－x图线，由此可求出弹簧的劲度系数为________N/m．图线不过原点的原因是由于________．
在测定一节干电池(电动势约为1.5 V，内阻约为2 Ω)的电动势和内阻的实验中，提供的器材有
A．电压表量程为3 V，内阻约为5 kΩ
B．电压表量程为15 V，内阻约为10 kΩ
C．电流表量程为0.6 A，内阻约为0.1 Ω
D．变阻器R1为(20 Ω，3 A)G．开关、导线若干
(1)为了较准确测量电池的电动势和内阻，电压表应该选________(填A或B)；实验电路图应该选________图(填“甲”或“乙”)．
(2)如图所示的U－I图像中，直线Ⅰ为某电源的路端电压与电流的关系，直线Ⅱ为某一电阻R的伏安特性曲线，用该电源直接与电阻R连接成闭合电路，由图像可知，R的阻值为________Ω，电源电动势为________，内阻为________Ω．
在探究加速度与物体所受合外力和质量间的关系时，采用如图所示的实验装置，小车及车中的砝码质量用M表示，盘及盘中的砝码质量用m表示，小车的加速度可由小车后拖动的纸带由打点计数器打上的点计算出：
当M与m的大小关系满足________时，才可以认为绳子对小车的拉力大小等于盘和砝码的重力．
一组同学在先保持盘及盘中的砝码质量一定，探究小车的加速度与质量的关系，以下做法正确的是：
平衡摩擦力时，应将盘及盘中的砝码用细绳通过定滑轮系在小车上
每次改变小车的质量时，不需要重新平衡摩擦力
实验时，先放开小车，再接通打点计时器电源
小车运动的加速度可用天平测出m以及小车质量M，直接用公式a＝mg/M求出．
实验中甲乙两位同学根据实验数据画出的小车的加速度a和小车所受拉力F的图像分别为图中的直线Ⅰ和直线Ⅱ，直线Ⅰ、Ⅱ在纵轴或横轴上的截距较大，明显超出了误差范围，下面给出了关于形成这种情况原因的四种解释，其中可能正确的是
实验前甲同学没有平衡摩擦力
甲同学在平衡摩擦力时把长木板的末端抬得过高了
实验前乙同学没有平衡摩擦力
乙同学在平衡摩擦力时，把长木板的末端抬得过高了
