某同学用如图所示装置通过半径相同的A、B两球的碰撞来验证动量守恒定律，图中PQ是斜槽，QR是水平槽，斜槽与水平槽之间平滑连接．实验时先使A球从斜槽上某一固定位置由静止开始滚下，落到位于水平地面的记录纸上，留下E痕迹，重复上述操作10次，得到10个落点痕迹，再把B球放在水平槽上靠近槽末端的位置，让A球仍从原位置由静止开始滚下，和B球碰撞后，A、B球分别在记录纸上留下D．F各自的落点痕迹，重复这种操作10次．在记录纸上，最终确定E、D和F为三个落点的平均位置．图中O点是水平槽末端R在记录纸上的竖直投影点．
(1)除了图中器材为，实验室还备有下列器材，完成本实验还需要用到的器材有________．
A．秒表
B．天平
C．毫米刻度尺
D．打点计时器(及电源盒纸带)
E．圆规
F．弹簧测力计
G．游标卡尺
(2)测得OD＝15.7 cm，OE＝25.2 cm，OF＝40.6 cm，已知本实验中的数据相当好地验证了动量守恒定律，则入射小球与被碰小球的质量m1与m2之比＝________．(计算结果保留两位有效数字)
在利用自由落体“验证机械能守恒定律”的实验中，
(1)
下列器材中不必要的一项是
A．
重物
B．
纸带
C．
天平
D．
50 Hz低压交流电源
E．
毫米刻度尺
(2)
关于本实验的误差，说法正确的是
选择质量较小的重物，有利于减小误差
选择点迹清晰且第1、2两点间距约为2 mm的纸带，有利于减小误差
先松开纸带后接通电源会造成较大的误差
本实验产生误差的主要原因是因为重物在下落过程中不可避免地受到阻力的作用
(3)
如图所示为实验得到的一条点迹清晰的纸带，把第一个点记做O，另选连续的4个点A、B、C、D作为测量的点．经测量知道A、B、C、D各点到O点的距离分别为62.78 cm、70.00 cm、77.58 cm、85.52 cm．根据以上数据，重物由O点运动到B点，重力势能的减少量等于________J，动能的增加量等于________J．(已知所用重物的质量为1.00 kg，当地重力加速度g＝9.80 m/s2，结果取3位有效数字．)
某同学在做“研究匀变速直线运动”实验时，从打下的若干纸带中选出了如图所示的一条(每两点间还有4个点没有画出来)，图中上部的数字为相邻两个计数点间的距离．打点计时器的电源频率为50 Hz．
如果用S1、S2、S3、S4、S5、S6 来表示各相邻两个计数点间的距离，由这些已知数据计算：该匀变速直线运动的加速度的表达式为a＝________．其大小为a＝________m/s2，与纸带上D点相对应的瞬时速度v＝________m/s．
(答案均要求保留3位有效数字)
如下图所示为某同学测绘额定电压为2.5 V的小电珠的I－U图线的实验电路图．
(1)要求测量误差尽可能小的情况下，测量电路应选择电流表的________法(填内接或外接)，测量电路应选择滑动变阻器的________式(填限流或分压)．
(2)画出电路图并连接实物图．

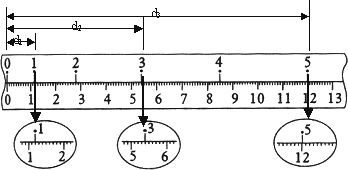

在“探究小车速度随时间变化的规律”的实验中，打点计时器使用的交流电的频率为50 Hz，记录小车运动的纸带如图所示，在纸带上选择0、1、2、3、4、5共6个计数点，相邻两计数点之间还有四个点未画出，纸带旁并排放着带有最小分度为毫米的刻度尺，零刻度线跟“0”计数点对齐，由图可以读出三个计数点1、3、5跟0点的距离填入下列表格中．
①计算小车通过计数点“2”的瞬时速度公式为v2＝________(以d1、d2及相邻计数点间时间T来表示)代入得v2＝________m/s．(结果保留两位有效数字)
②加速度a＝________(结果保留两位有效数字)
在“研究平抛运动”的实验中，可以描绘平抛运动的轨迹和求平抛的初速度．实验简要步骤如下：
A．让小球多次从斜槽上(1)________(填“同一”或“不同”)位置静止滚下，记下小球通过的一系列位置．
B．安装好器材，注意斜槽末端水平和平板竖直，记下小球在斜槽末端球心所在位置O点和过O点的竖直线．检测斜槽末端水平的方法是(2)________．
C．测出曲线上某点的坐标x、y，用v0＝(3)________算出该小球的平抛初速度．实验需要对多个点测坐标求v0的值，然后算出它们的平均值．
D．取下白纸，以O为原点，以竖直线为y轴、垂直y轴为x轴建立坐标系，用平滑曲线画平抛轨迹．
上述实验步骤的合理顺序是(4)________(只排列序号即可)．
某同学在测定一厚度均匀的圆形玻璃的折射率时，先在白纸上作一与圆形玻璃同半径的圆，圆心为O，将圆形玻璃平放在白纸上，使其边界与所画的圆重合．在玻璃一侧竖直插两枚大头针P1和P2，在另一侧再先后插两枚大头针P3和P4，使从另一侧隔着玻璃观察时，大头针P4、P3和P2、P1的像恰在一直线上，移去圆形玻璃和大头针后，在图中
(1)画出光路图，并标出入射角i和折射角r；(2)写出计算玻璃折射率的公式________
在“验证机械能守恒定律”的一次实验中，质量m＝1 kg的重物自由下落，在纸带上打出一系列的点，如下图所示(相邻记数点时间间隔为0.02 s)，那么：
(1)纸带的________(填“P”或“C”，必须用字母表示)端与重物相连；
(2)打点计时器打下计数点B时，物体的速度vB＝________m/s(保留到小数点后两位)；
(3)从起点P到打下计数点B的过程中物体的重力势能减少量ΔEP＝________J，此过程中物体动能的增加量ΔEk＝________J；(g取9.8 m/s2保留到小数点后两位)
(4)通过计算，数值上ΔEP________ΔEk(填“＜”、“＞”或“＝”)，这是因为________
假如2025年，你成功登上月球．给你一架天平(带砝码)、一个弹簧称、一个秒表和一个小铁球，如何估测你在月球上用手竖直向上抛出一个小铁球时，手对小球所做的功．步骤：
(1)用弹簧称、天平分别测量小球的________、________可以计算出月球表面重力加速度．(写出物理量名称和符号)
(2)用秒表测量小球从抛出到落回抛出点的时间t
(3)写出手对小球所做功的表达式，W＝________．(用直接测量的物理量符号表示)
用如图所示的实验装置验证机械能守恒定律．实验所用的电源为学生电源，输出电压为
(1)下面列举了该实验的几个操作步骤：
E
F
其中没有必要进行的或者操作不当的步骤是
(2)在一次实验中，质量m的重物自由下落，在纸带上打出一系列的点，如图所示(相邻计数点时间间隔为0.02 s)，单位cm．那么
①纸带的
②从起点
＝________．(计算结果保留两位有效数字)
