(1)按图（a）所示电路在图(b)所给的实物中画出连接导线.

(2)真实值与测量值之差除以真实值叫做测量结果的相对误差，即.试导出它与电源电动势E、电流表量程I₀及电流表内阻R_A的关系式.

(3)若I₀＝100mA，真实值R_A约为30Ω，要想使测量结果的相对误差不大于5％，电源电动势最小应为多少伏?

(1)试在上图中画出连线，将器材按原理图连接成实验电路.

(2)一位同学记录的6组数据见表.试根据这些数据在图中画出U—I图线.根据图线读出电池的电动势E＝_______V，根据图线求出电池内阻r＝_______Ω.

(1)画出电路图.

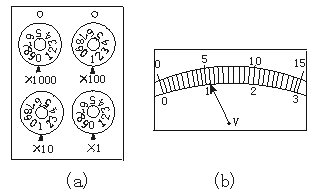

(2)实验过程中，将电阻箱拨到45Ω时，电压表读数为0.90V；若将电阻箱拨到图（a)所示的______Ω时，电压表的读数如图(b)所示是______V.

(3)根据以上实验数据，可以算出该节干电池的电动势E＝______V，内电阻r＝_____Ω.

A．电流表(量程0～100μA)

B．标准电压表(量程0～5V)

C．电阻箱（阻值范围0～9999Ω）

D．电阻箱(阻值范围0～99999Ω)

E．电源（电动势2V，有内阻）

F．电源(电动势6V，有内阻)

G．滑动变阻器(阻值范围0～50Ω，额定电流1.5A)；还有若干电键和导线.

(1)如果采用图所示的电路测定电流表G的内阻，并且要想得到较高的精确度，那么从以上备用的器材中，可变电阻R₁应选用______，可变电阻R₂应选用______，电源E应选用______.(用字母代号填写).

(2)如果实验时要进行的步骤有：(  )

A．合上K₁；

B．合上K₂；

Ｃ．观察R₁的阻值是否最大，如果不是，将R₁的阻值调至最大；

Ｄ．调节R₁的阻值，使电流表指针偏转到满刻度；

E．调节R₂的阻值，使电流表指针偏转到满刻度的一半；

F．记下R₂的阻值.

把以上步骤的字母代号，按实验的合理顺序填写在下面横线上空白处：

______、______、______、______、______、______.

(3)如果在上述步骤F中，所得R₂的阻值为600Ω，则电流表内阻R_g的测量值为____Ω.

(4)如果要将电流表改装为量程0～5V的电压表，则改装的方法是跟电流表______联一个阻值为______Ω的电阻.

(5)在图所示的器材中，一部分是将电流表改装为电压表所需的，其余是为了把改装的电压表跟标准表进行核对所需的.首先画出改装和核对都包括在内的电路图(要求对0～5V的所有刻度都能在实验中进行核对)；然后，将器材按以上要求连接成实验电路.

求：R_g近似等于R₂的条件是什么?

(1)还需要知道电流表的哪些数据?

(2)如果给你滑动变阻器、电阻箱、蓄电池、开关和导线若干，试根据实验要求写出测量有关数据的实验步骤、并画出电路图.

（1）图为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为20Ω~30Ω的定值电阻，测量的某些操作步骤如下：

①调节可调部件_______，使电表指针停在_______位置；

②调节可调部件K，使它的尖端指向_______位置；

③将红、黑表笔分别插入“+”“-”插孔，笔尖相互接触，调节可调部件_______，使电表指针指向_______位置.

(2)在用多用电表测量另一电阻的阻值时，电表的读数如图所示，该电阻的阻值为_______Ω.

(3)现用伏安法测量（1）问中的那个定值电阻R_x阻值（约为20~30Ω).所供器材如下：

电压表V（量程0~15V，内阻20kΩ),电流表A₁（量程0~50mA，内阻20Ω)

电流表A₂（量程0~300mA，内阻4Ω)

滑动变阻器R（最大阻值为50Ω,额定电流为1A）

直流电源E（电动势约9V，内阻约0.5Ω),电键K

连线用的导线若干根

在以上器材中选出适当的器材，画出电路图，要求在图上标出所选器材的符号.

(4)该电阻是由电阻丝绕成的，为了求得该电阻丝材料的电阻率，需用螺旋测微器测量电阻丝的直径，结果如图所示，其读数为_______.

要求方法简捷，有尽可能高的测量精度，并能测得多组数据

(1)在虚线方框中画出电路图，标明所用器材的代号.

(2)若选测量数据中的一组来计算r₁，则所用的表达式为r₁＝_______，式中各符号的意义是：______.

待测电压表V(量程3V)

电流表A₁(量程200μA)

电流表A₂（量程5mA)

电流表A₃（量程0.6A)

滑动变阻器R(最大阻值1kΩ)

电源E(电动势4V)

电键K

(1)所提供的电流表中应选用________(填写字母代号).

(2)为了尽量减小误差，要求多测几组数据，试在图方框中画出符合要求的实验电路(其中电源和电键及其连线已画出).

(1)在如图所示实物图上用导线连接好电路.

(2)如果电压表示数几乎不变，电流表示数变化较大，待测电阻R_x＝________.

(3)如果电流表示数几乎不变，电压表示数变化较大，待测电阻R_x＝_______.
