电源E，具有一定内阻，电动势约为9.0V；

电压表V₁，量程为1.5V，内阻r₁＝750Ω；

电压表V₂，量程为5V，内阻r₂＝2500Ω；

滑线变阻器R，最大阻值约为100Ω；

单刀单掷开关K，导线若干。

（1）测量中要求电压表的读数不小于其量程的，试画出测量电阻R_x的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。

（2）根据你所画的电路原理图在题给的实物图上画出连线。

（3）若电压表V₁的读数用U₁表示，电压表V₂的读数用U₂表示，则由已知量和测得量

 表示R_x的公式为R_x＝_________________。

A．两根细绳必须等长。

B．橡皮条应与两绳夹角的平分线在同一直线上。

C．在使用弹簧秤时要注意使弹簧秤与木板平面平行。

其中正确的是　　　　　　　　 。（填入相应的字母）

（2）测量电源的电动势E及内电阻r（E约为4.5V,r约为1.5Ω）。

器材：量程3V的理想电压表,量程0.5A的电流表具有一定的内阻），固定电阻R=4Ω，滑动变阻器，电键K，导线若干。

①画出实验电路原理图。图中各元件需用题目中给出的符号或字母标出。

②实验中，当电流表读数为时，电压表的读数为；当电流表读数为时，电压表的读数为。则可以求出E=　　　　　　　　    ，r=　　　　　　　　 。

（1）导出分子离子的质量m的表达式。

（2）根据分子离子的质量数M可用推测有机化合物的结构简式。若某种含C、H和卤素的化合物的M为48，写出其结构简式。

（3）现有某种含C、H和卤素的化合物，测得两个M值，分别为64和66。试说明原因，并写出它们的结构简式。

在推测有机化合物的结构时，可能用到的含量较多的同位素的质量数如下表：

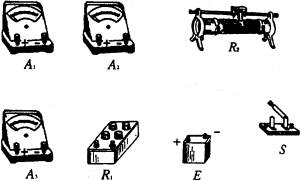

电池E，电动势约10V，内阻约1Ω；电流表A₁，量程10A，内阻r₁约为0.2Ω；电流表A₂，量程300mA，内阻r₂约为5Ω；电流表A₃，量程250mA，内阻r₃约为5Ω；电阻箱R₁，最大阻值999.9Ω，阻值最小改变量为0.1Ω；滑线变阻器R₂，最大阻值100Ω；开关S；导线若干。

要求用图2所示的电路测定图中电流表A的内阻。

图1　　　　　　　　　　　　　　　　　　 图2

（1）在所给的三个电流表中，哪几个可用此电路精确测出其内阻？

（2）在可测的电流表中任选一个作为测量对象，在实物图上连成测量电路。

（3）你要读出的物理量是_________________。

  用这些物理量表示待测内阻的计算公式是_______。
