小灯泡灯丝的电阻会随温度的升高而增大，某同学为研究这一现象，利用下列实验器材：电压表（量程0-3V、内阻2kΩ）、电流表（量程0-0.6A、内阻2Ω）、滑动变阻器（变化范围0一10Ω）、电源、小灯泡、开关、导线若干来设计实验，并通过实验得到如下数据（I和U分别表示小灯泡上的电流和电压）．

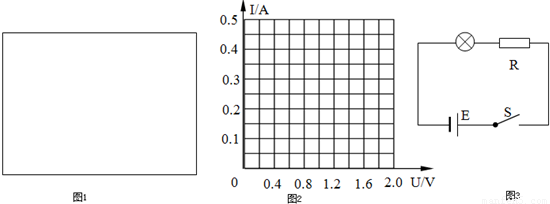

（1）请在上面的方框中（图1）画出实验电路图；
（2）在图2画出小灯泡的I一U曲线；
（3）把本题中的小灯泡接到图3示电路中，若电源电动势E=2.0V，内阻不计，定值电阻R=4Ω，则此时小灯泡的功率是______W．
| I/A | 0.12 | 0.21 | 0.29 | 0.34 | 0.38 | 0.42 | 0.45 | 0.47 | 0.49 | 0.50 | |
| U/V | 0.20 | 0.40 | 0.60 | 0.80 | 1.00 | 1.20 | 1.40 | 1.60 | 1.80 | 2.00 |
（2）在图2画出小灯泡的I一U曲线；
（3）把本题中的小灯泡接到图3示电路中，若电源电动势E=2.0V，内阻不计，定值电阻R=4Ω，则此时小灯泡的功率是______W．
某同学利用透明直尺和光电计时器来验证机械能守恒定律，实验的简易示意图如图1，当有不透光物体从光电门间通过时，光电计时器就可以显示物体的挡光时间．所用的XDS-007光电门传感器可测的最短时间为0.01ms．将挡光效果好、宽度为d=3.8×10-3m的黑色磁带贴在透明直尺上，从一定高度由静止释放，并使其竖直通过光电门．某同学测得各段黑色磁带通过光电门的时间△ti与图中所示的高度差△hi，并将部分数据进行了处理，结果如下表所示．（取g=9.8m/s2，注：表格中M为直尺质量）
（1）从表格中数据可知，直尺上磁带通过光电门的瞬时速度是利用
求出的，请你简要分析该同学这样做的理由是： ．
（2）请将表格中数据填写完整．V5= ，△Ek5= ，Mg△h5=_ _
（3）通过实验得出的结论是： ．

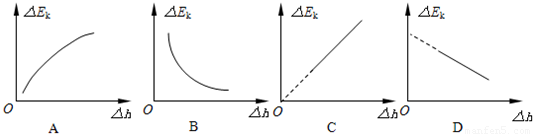

（4）根据该实验请你判断下列△Ek-△h图2中正确的是 ．
0 69174 69182 69188 69192 69198 69200 69204 69210 69212 69218 69224 69228 69230 69234 69240 69242 69248 69252 69254 69258 69260 69264 69266 69268 69269 69270 69272 69273 69274 69276 69278 69282 69284 69288 69290 69294 69300 69302 69308 69312 69314 69318 69324 69330 69332 69338 69342 69344 69350 69354 69360 69368 176998
| △ti （10-3s） | vi= | △Eki= | △hi （m） | Mg△hi | |
| 1 | 1.21 | 3.13 | |||
| 2 | 1.15 | 3.31 | 0.58M | 0.06 | 0.58M |
| 3 | 1.00 | 3.80 | 2.24M | 0.23 | 2.25M |
| 4 | 0.95 | 4.00 | 3.10M | 0.32 | 3.14M |
| 5 | 0.90 | 0.41 |
求出的，请你简要分析该同学这样做的理由是： ．（2）请将表格中数据填写完整．V5= ，△Ek5= ，Mg△h5=_ _
（3）通过实验得出的结论是： ．
（4）根据该实验请你判断下列△Ek-△h图2中正确的是 ．
如图所示，电源电动势E=10V，内电阻r=1.0Ω，电阻R1=5.0Ω、R2=4.0Ω、R3=2.0Ω、R4=6.0Ω，水平放置的平行金属板相距d=4.5cm，原来单刀双掷开关S接b，在两板中心的带电微粒P处于静止状态；现将单刀双掷开关S迅速接到c，带电微粒与金属板相碰后即吸附在金属板上，取g=10m/s2，不计平行板电容器充放电时间，求：
倾角为37°的斜面体靠在固定的竖直挡板P的一侧，一根轻绳跨过固定在斜面顶端的定滑轮，绳的一端与质量为mA=3kg的物块A连接，另一端与质量为mB=1kg的物块B连接．开始时，使A静止于斜面上，B悬空，如图所示．现释放A，A将在斜面上沿斜面匀加速下滑，求此过程中，挡板P对斜面体的作用力的大小．（所有接触面产生的摩擦均忽略不计，sin37°=0.6，cos37°=0.8，g=10m/s2）
如图所示，在一次空地演习中，离地H高处的飞机以水平速度，v1发射一颗炮弹欲轰炸地面目标P，反应灵敏的地面拦截系统同时以速度v2 竖直向上发射炮弹拦截．设拦截系统与飞机的水平距离为s，若拦截成功，不计空气阻力，则v1、v2的关系应满足（ ）
v2
s
v2
