题目内容
某同学在做验证互成角度的两力合成的平行四边形定则的实验时，把橡皮条一端用图钉固定于P点，同时用A、B两个弹簧秤将橡皮条的另一端拉到位置O．这时两弹簧秤的示数分别是FA=3.5N、FB=4.0N，其位置记录如图甲所示．倘若橡皮绳的活动端仅由一个弹簧秤拉着，也把它拉到O点位置，读得弹簧秤的读数为FC=6.0N，其位置如C．（1）以1cm表示1N，在图乙中作出力FA、FB和FC的图示．
（2）根据平行四边形定则在图乙中作出FA和FB的合力F，F的大小为______N．
（3）实验的结果是否能验证平行四边形定则：______（选填“能”或“不能”）．
【答案】分析：根据力的图示法作出力的图示；根据平行四边形定则，以FA和FB为边做出平行四边形，其对角线即为合力的理论值大小．
解答：

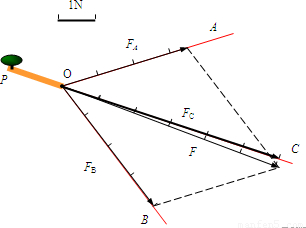

解：（1）根据力的图示，如图所示；
（2）根据平行四边形定则作出FA和FB的合力F，如图所示，由图示可求得合力：F=6.08N．
（3）在误差允许范围内，由平行四边形定则作出的FA和FB的合力与FC相等，这说明平行四边形定则是正确的．
故答案为：（1）如图所示；（2）如图所示；6.08；（3）能．
点评：要掌握作力的图示的方法；明确验证力的平行四边形定则实验原理．
解答：
解：（1）根据力的图示，如图所示；（2）根据平行四边形定则作出FA和FB的合力F，如图所示，由图示可求得合力：F=6.08N．
（3）在误差允许范围内，由平行四边形定则作出的FA和FB的合力与FC相等，这说明平行四边形定则是正确的．
故答案为：（1）如图所示；（2）如图所示；6.08；（3）能．
点评：要掌握作力的图示的方法；明确验证力的平行四边形定则实验原理．
