题目内容

实验室中现有器材如下：

电池E：电动势约6V，内阻约1Ω

电压表：量程30V，内阻约为30kΩ

电压表：量程3V，内阻约为3kΩ

电压表：量程2.5V，内阻约为2.5kΩ

电阻箱：最大阻值为9999.9Ω，阻值最小改变量为0.1Ω

滑动变阻器：最大阻值为50Ω

电键S，导线若干．

要求用图甲所示的电路测定电压表的内阻．

(1)用此电路可以精确测量所给三块电压表中哪几块的内阻？________．

(2)在可测的电压表中任选一个作为测量对象，在实物图乙上连成测量电路．

(3)实验中，你除了要读出电阻箱的阻值外，还需要读出________．

用所测数据表示待测电压表内阻的计算公式是________．

答案：
解析：

　　(1)、

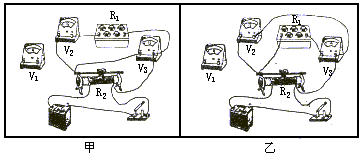

　　(2)测量、的内阻的实物图分别如图中的甲、乙所示

　　(3)按照图甲，、两电压表的示数为、；

　　按照图甲，可得电压表的内阻：＝

　　按照图乙，可得电压表的内阻：＝
