题目内容
画出通电直导线与通电螺线管周围的磁场．（哪一种观察角度均可）
【答案】分析：根据安培定则关于直导线的磁场判断，可得出通电直导线或通电螺线管周围的磁场方向与电流方向的关系判断方法．

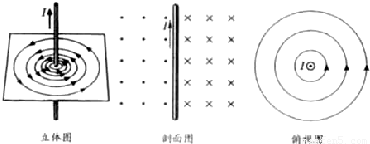

解答：解：由图可知，通电直导线的周围磁场为以导线为圆心的一层层的同心圆；通电直导线的磁场可以由安培定则进行判断：用右手握住直导线，大拇指指向电流方向，四指弯曲的方向即为磁场的方向；
通电螺线管周围磁场分布，如下图所示：用右手握住通电螺线管，大拇指指向内部磁场的方向，四指弯曲的方向即为电流的方向；
点评：本题考查安培定则的关于直线电流的磁场的判断；应能熟练应用安培定则的三种情况判断其磁场．注意直导线时，安培定则的大拇指指向为电流的方向，而通电螺线管大拇指指向为螺线管的内部磁场方向．
解答：解：由图可知，通电直导线的周围磁场为以导线为圆心的一层层的同心圆；通电直导线的磁场可以由安培定则进行判断：用右手握住直导线，大拇指指向电流方向，四指弯曲的方向即为磁场的方向；
通电螺线管周围磁场分布，如下图所示：用右手握住通电螺线管，大拇指指向内部磁场的方向，四指弯曲的方向即为电流的方向；
点评：本题考查安培定则的关于直线电流的磁场的判断；应能熟练应用安培定则的三种情况判断其磁场．注意直导线时，安培定则的大拇指指向为电流的方向，而通电螺线管大拇指指向为螺线管的内部磁场方向．
