题目内容
用以下器材测量一待测电阻Rx的阻值(900～1000 Ω)：电源E，具有一定内阻，电动势约为9.0 V；
电压表V1，量程为1.5 V，内阻r1＝750 Ω；
电压表V2，量程为5 V，内阻r2＝2500 Ω；
滑线变阻器R，最大阻值约为100 Ω；
单刀单掷开关S，导线若干．
(1)测量中要求电压表的读数不小于其量程的
，试画出测量电阻Rx的一种实验电路原理图(原理图中的元件要用题图中的相应的英文字母标注)．
(2)根据你所画的电路原理图在题给的实物图上画出连线．
(3)若电压表V1的读数用U1表示，电压表v2的读数用U2表示，则由已知量和测得量表示Rx的公式为Rx＝________．
解析：
|

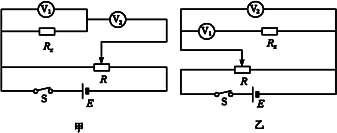

点拨：(1)本题中测量电阻的原理是并联分流或串联分压．由于滑动变阻器的最大阻值远小于测量部分的阻值，且电源电动势大于两电压表的量程，在调节滑动变阻器的过程中，为保证电压表的安全，且其读数有明显的改变，滑动变阻器应采用分压式控制电路，电路原理图如图甲或乙所示．

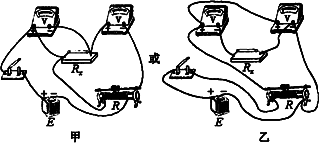

(2)实物连线如图甲或乙所示
(3)若采用甲电路，根据并联电路的电流分配关系， 解得 若采用乙电路，根据串联电路的电压分配关系， 解得 点评：本题主要考查电阻测量的原理、电路设计、实物连线等知识，测试设计简单实验方案的能力．①对于内阻已知的电压表，可作电流表使用．使用电表时，必须考虑电表间的量程配置，本题要求电压表读数不小于量程的 |
．
．
，因此，电压表V2与V1的位置不能互换．②进行实物连线时，应注意以下几个问题：a．直流电表的正、负接线柱(正接线柱应连接在电路电势高端，负接线柱应连接在电路电势低端)；b．电表的内外接法；c．滑动变阻器的接法(限流或分压，接通电路后，应使电表读数最小)；d．开关的连接(应在干路上，闭合前电表读数为零)．
