题目内容

某同学通过实验测定一个阻值约为5Ω的电阻的阻值。

（1）现有电源（4V，内阻可不计），滑动变阻器（0~50Ω，额定电流2A），开关和导线若干，以及下列电表

A.电流表(0~3A，内阻约0.025Ω)          B.电流表(0~0.6A，内阻约0.125Ω)

C.电压表(0~3V，内阻约3kΩ)               D.电压表(0~15V，内阻约15kΩ)

为减小测量误差，在实验中，电流表应选用       ，电压表应选用      (选填器材前的字母)；实验电路应采用图1中的        （选填“甲”或“乙”）

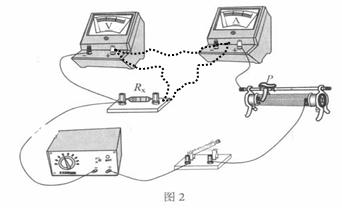

（2）图2是测最的实验器材实物图，图中已连接了部分导线.请请根据在(1)问中所选

的电路图，补充完成图2中实物间的连线.

（3）接通开关，改变滑动变阻器画片P的位置，并记录对应的电流表示数I、电压表示数U。某次电表示数如图3所示，可得该电阻的测量值         Ω(保留两位有效数字)。

（4）若在（1）问中选用甲电路，产生误差的主要原因是          ;若在（1）问中选用乙电路残生误差的主要原因是          。（选填选项前的字母）

A. 电流表测量值小于流经的电流值           B. 电流表测量值大于流经的电流值

C. 电压表测量值小于两端的电压值          D. 电压表测量值大于两端的电压值

（5）在不损坏电表的前提下，将滑动变阻器滑片P从一端滑向另一端，随滑片P移动距离x的增加，被测电阻RX两端的电压U也随之增加，下列反映U-x关系的示意图中正确的是      。

图4

（1）电流表应选取；（根据电源电动势）电压表应选取。选择甲电路

（2）图如图所示：

（3）、（据题意要求，保留两位有效数字）

（4）甲图中的电路误差来源于电压表的分流；乙图中的实验电路中的误差来源于电流表的分压作用。填、

（5）。
