题目内容

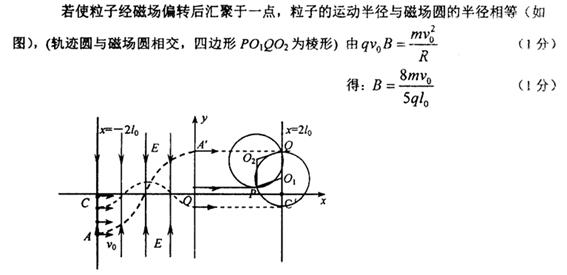

如图所示的直角坐标系中，在直线x=-2l0到y轴区域内存在着两个大小相等、方向相反的有界匀强电场，其中x轴上方的电场方向沿y轴负方向，x轴下方的电场方向沿y轴正方向。在电场左边界上A（-2l0，-l0）到C（-2l0，0）区域内的某些位置，分布着电荷量+q．质量为m的粒子。从某时刻起A点到C点间的粒子，依次以相同的速度v0沿x轴正方向射入电场。若从A点射入的粒子，恰好从y轴上的A′（0，l0）沿x轴正方向射出电场，其轨迹如图所示。不计粒子的重力及它们间的相互作用。
（1）求匀强电场的电场强度E：
（2）若带电粒子通过电场后都能沿x轴正方向运动，请推测带电粒子在AC间的初始位置到C点的距离。
（3）若以直线x=2l0上的某点为圆心的圆形区域内，分布着垂直于xOy平面向里的匀强磁场，使沿x轴正方向射出电场的粒子，经磁场偏转后，都能通过直线x=2l0与圆形磁场边界的一个交点处，而便于被收集，求磁场区域的最小半径及相应的磁感应强度B的大小。

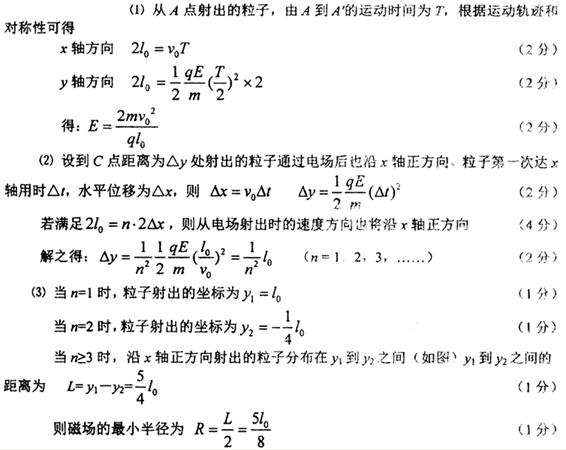

【答案】见解析
