题目内容

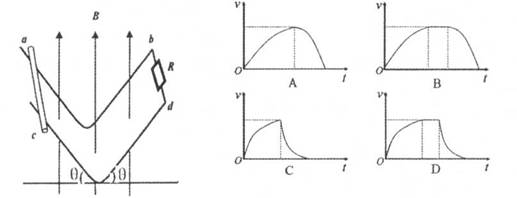

如图所示，由电阻不计的金属杆ab、cd构成的“V”字形对称光滑轨道，在轨道底部一小段光滑圆弧连接（其长度可忽略不计），bd间接有一定值电阻R，一根电阻不计 的导体棒在t =0时刻从ac端由静止开始下滑，整个装置处在方向竖直向上的匀强磁场 中。在导体棒第一次到达轨道右侧最高点的过程中，导体棒始终处于水平状态，现用v 表示导体棒速度的大小，则在下列四个v t图像中，可能正确的是
【答案】
CD
【解析】
试题分析：由题意知导体棒从静止开始向下加速下滑，回路中产生感应电流，导体棒受到沿导轨向上的安培力
，所以安培力增大，下滑的加速度
减小，所以导体棒可以一直加速运动或者先加速再匀速运动到底端，然后滑上右侧轨道，在右侧轨道上安培力与运动方向相反，所以导体棒做减速运动，其加速度为
，加速度减小，一直到速度减小到零，由此可见选项CD正确．
考点：本题结合导体棒在匀强磁场中的运动情况考查学生由运动过程结合物理规律推导解析式并确定图像的能力，由解析式确定图象，这是常用的考查方法．
