题目内容

用游标卡尺测量工件长度如图1所示，工件长度为______mm，用该卡尺测量能准确到______mm．

用如图2所示的电路测量电阻Rx的阻值，部分备选器材如下：
待测电阻Rx阻值为5Ω左右
电流表A1，量程300mA，内阻r1=1Ω
电流表A2，量程0.6A，内阻r2约为1Ω
电压表V1，量程1.5V，内阻约为1kΩ
电压表V2，量程10V，内阻约为2kΩ
电池，电动势3V，内阻很小
滑动变阻器R1，阻值范围0～10Ω
滑动变阻器R2，阻值范围为0～30Ω
（1）要求实验结果尽量准确，要求电表指针偏转均超过量程的，且取多组数据，则电流表应选______1
【答案】分析：要求实验结果尽量准确，应选内阻为确定值的电流表，这样可有使用电流表内接法，根据欧姆定律可以精确计算计算待测电阻值．
解答：解：根据十分度游标卡尺读数原理得，工件长度L=101mm+3×0.1mm=101.3mm，
（1）、因要求实验结果尽量准确，又电流表内阻已知，故应选，又电源电动势为3V，故电压表应选，根据欧姆定律，电流表应采用内接法，因要求滑动变阻器用限流式，根据要求电表指针偏转均超过量程的，由闭合电路欧姆定律应满足I=≥×300×，可求得需要变阻器的最大电阻=25Ω，故滑动变阻器应选．
（2）、由串并联电路及欧姆定律可求得===4.8Ω

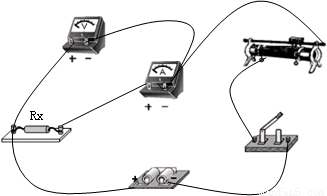

（3）、连线如图所示、

故答案为101.3，0.1
（1）、、
（2）4.8
（3）连线如图所示
点评：电表的内阻会影响到测量结果，若要求精确测量，可将电表内阻一起计算在内，此时注意要打破电流表内接法与外接法的选择方法．
练习册系列答案
相关题目
（1）一轻弹簧原长为10cm，把它上端固定，下端悬挂一重为0.5N的钩码，静止时它的长度为12cm，弹簧的劲度系数为

N/m；现有一个带有半径为14cm的
1
4
光滑圆弧的物块静止放在水平面上，半径OA水平，OB竖直，如图1所示；将上述轻弹簧的一端拴在A点，另一端拴着一个小球，发现小球静止在圆弧上的P点，且∠BOP=30°，则小球重为

N．
（2）用游标卡尺测量某圆柱形金属工件的直径，其示数如图2所示，该工件的直径为

mm．
精英家教网
（3）用如图3所示的装置做“描绘小灯泡的伏安特性曲线”实验．小灯泡的规格为（4.5V0.3A）；电流表有0.6A和3A两个量程；电压表有3V和15V两个量程．
将以下实验步骤补充完整：
A．按如图3所示方式连接好电路，其中电流表选用0.6A的量程；电压表选用3V的量程；
B．将滑动变阻器的滑片移动到最

端；
C．闭合电键，移动滑动变阻器滑片的位置，在0～3.0V内测出6组不同的电压U和对应的电流I的值，并将测量数据填入表格；
D．打开电键，

；
E．闭合电键，移动滑动变阻器滑片的位置，在3.0～4.5V之间测出6组不同的电压U和对应的电流I的值，并将测量数据填入表格；断开电键；
F．在坐标纸上以U为横轴，I为纵轴，建立坐标系；
G．在坐标系内描出各组数据所对应的点，用平滑曲线拟合这些点；
H．拆除电路，整理仪器．
（4）某学习小组采用如图5所示的装置做“验证动能定理”实验，小车运动中所受阻力f已提前测得．
①某次实验中，在小桶中加入适当砝码使小车做加速运动，打点计时器打出的纸带如图5所示，通过正确的方法得出了打1、2两点时小车的速度大小分别为v1、v2，两点间的距离为L，设小车的质量为M，小桶和砝码的总质量为m，某同学按如下思路验证动能定理：以小车为研究对象，合外力的功为W合=mgL-fL，动能增量为△Ek=
1
2
M(
v
2
2
-
v
2
1
)，经多次实验后，他发现W合总是大于△Ek，你认为产生这种误差的原因是

；
②为了减小或消除以上误差，同学们提出了以下四种改进方案，你认为有效的是

（填选项字母）．
A．使小桶和砝码的总质量m远小于小车的质量M
B．换用水平气垫导轨结合光电计时器做实验，验证mgL是否等于
1
2
M(
v
2
2
-
v
2
1
)
C．设法得出轻细绳的拉力T，验证TL-fL是否等于
1
2
M(
v
2
2
-
v
2
1
)
D．研究小车、小桶及砝码组成的系统，验证mgL-fL是否等于
1
2
(M+m)(
v
2
2
-
v
2
1
)．
（1）如图1用螺旋测微器测定某一金属丝直径，测得的直径为

mm；用20等分刻度的游标卡尺测一工件的长度，测得的长度为

cm．
（2）像打点计时器一样，光电计时器也是一种研究物体运动情况的常见计时仪器，其结构如图甲所示，a、b分别是光电门的激光发射和接收装置．当有物体从a、b间通过时，光电计时器就可以显示物体的挡光时间．现利用图乙所示装置设计一个“验证物体产生的加速度与合外力、质量关系”的实验，图中NQ是水平桌面，PQ是一端带有滑轮的长木板，1、2、是固定在木板上的两个光电门（与之连接的两个光电计时器没有画出）．小车上固定着用于挡光的窄片，让小车从木板的顶端滑下，光电门各自连接的计时器显示窄片的挡光时间．
精英家教网
①用游标卡尺测量小滑块的宽度d=0.50cm（L≥d），光电门1、2各自连接的计时器显示的挡光时间分别为t1=2.50×10-2s、t2=1.25×10-2s．则滑块通过光电门1的速度为

m/s
②用米尺测量光电门间距为L，则小车的加速度表达式a=

（各量均用①②里的字母表示）．
③该实验为了把砂和砂桶m拉车的力当作小车的合力必须平衡摩擦力，方法是

．
④该实验中，让小车质量M不变时，探究a与F 关系，使用的探究方法是

．有位同学通过测量，作出a-F图线，如图丙中的实线所示．试分析：
图线不通过坐标原点的原因是

；图线上部弯曲的原因是

．


【小题1】如图甲、乙所示是螺旋测微器和游标卡尺测量工件长度时的情形。螺旋测微器读数为____   _____mm。游标卡尺读数为__     _mm。
【小题2】在用如图所示装置做“探究功与速度变化的关系”的实验时，下列说法中正
确（   ）

A．长木板要适当倾斜，以平衡小车运动过程中受到的阻力
B．每次实验必须设法算出橡皮筋对小车做功的具体数值
C．每次实验中，橡皮筋拉伸的长度没有必要保持一致
D．利用纸带上的点计算小车的速度时，应选用纸带上打点均匀部分进行计算

（8分）（1）如图甲、乙所示是螺旋测微器和游标卡尺测量工件长度时的情形。螺旋测微器读数为____   _____mm。游标卡尺读数为__     _mm。

（2）在用如图所示装置做“探究功与速度变化的关系”的实验时，下列说法中正确（   ）

A．长木板要适当倾斜，以平衡小车运动过程中受到的阻力
B．每次实验必须设法算出橡皮筋对小车做功的具体数值
C．每次实验中，橡皮筋拉伸的长度没有必要保持一致
D．利用纸带上的点计算小车的速度时，应选用纸带上打
点均匀部分进行计算
（1）如图1用螺旋测微器测定某一金属丝直径，测得的直径为______mm；用20等分刻度的游标卡尺测一工件的长度，测得的长度为______cm．
（2）像打点计时器一样，光电计时器也是一种研究物体运动情况的常见计时仪器，其结构如图甲所示，a、b分别是光电门的激光发射和接收装置．当有物体从a、b间通过时，光电计时器就可以显示物体的挡光时间．现利用图乙所示装置设计一个“验证物体产生的加速度与合外力、质量关系”的实验，图中NQ是水平桌面，PQ是一端带有滑轮的长木板，1、2、是固定在木板上的两个光电门（与之连接的两个光电计时器没有画出）．小车上固定着用于挡光的窄片，让小车从木板的顶端滑下，光电门各自连接的计时器显示窄片的挡光时间．

①用游标卡尺测量小滑块的宽度d=0.50cm（L≥d），光电门1、2各自连接的计时器显示的挡光时间分别为t1=2.50×10-2s、t2=1.25×10-2s．则滑块通过光电门1的速度为______m/s
②用米尺测量光电门间距为L，则小车的加速度表达式a=______（各量均用①②里的字母表示）．
③该实验为了把砂和砂桶m拉车的力当作小车的合力必须平衡摩擦力，方法是______．
④该实验中，让小车质量M不变时，探究a与F 关系，使用的探究方法是______．有位同学通过测量，作出a-F图线，如图丙中的实线所示．试分析：
图线不通过坐标原点的原因是______；图线上部弯曲的原因是______．
