Question

如图所示，某同学为了测量截面为正三角形的三棱镜玻璃折射率，先在白纸上放好三棱镜，在棱镜的左侧插上两枚大头针P₁和P₂，然后在棱镜的右侧观察到 P₁像和P₂像，当P₁的像恰好被P₂像挡住时，插上大头针P₃和P₄，使P₃挡住P₁、P₂的像，P₄挡住P₃和P₁、P₂的像，在纸上标出的大头针位置和三棱镜轮廓如图所示．
（1）为了测出三棱镜玻璃材料的折射率，若以AB作为分界面，需要测量的量是______和______；（作出光路图并在图中标明所测物理量，不作图注明的不给分）
（2）若在测量过程中，放置三棱镜的位置发生了如图所示的微小平移（移至图中的虚线位置，底边仍重合），则以AB作为分界面，三棱镜玻璃材料折射率的测量值______ 三棱镜玻璃材料折射率的真实值（填“大于”、“小于”、“等于”）．

Answer 1

【答案】分析：（1）根据折射定律n=，知需要测量入射角和折射角．
（2）若在测量过程中，放置三棱镜的位置发生了如图所示的微小平移（移至图中的虚线位置，底边仍重合），通过作图，分析入射角与折射角的变化，由折射定律分析测量值的变化．

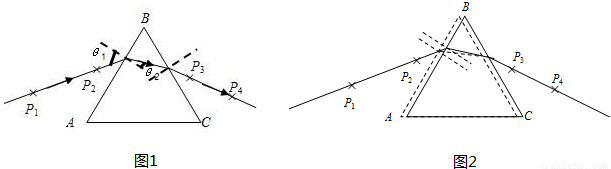

解答：解：（1）由折射定律律n=，要测量折射率，需要测量入射角θ₁、折射角θ₂．如图1．
（2）若在测量过程中，放置三棱镜的位置发生了如图所示的微小平移，仍以AB作为分界面，由图2看出，入射角没有改变．测量出来的折射变小，如图中实线光路所示，则由折射定律得知，测量值将大于真实值．
故答案为：
（1）入射角θ₁、折射角θ₂．
（2）大于
点评：本题是插针法测量玻璃砖折射率的实验，实验原理是核心，根据原理确定所要测量的量，进行误差分析．
