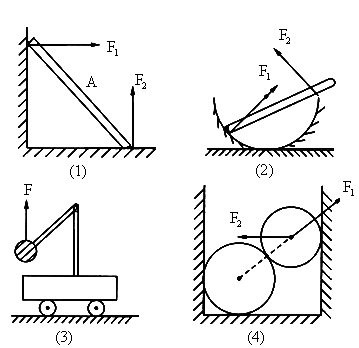

画出图中A物体所受弹力的示意图．(图中各物体均处于静止状态) 题目和参考答案——青夏教育精英家教网—

请完成以下小题．
（1）如图1所示，是某研究性学习小组做“探究橡皮筋做的功和物体速度变化的关系”的实验，图中是小车在一条橡皮筋作用下弹出，沿木板滑行的情形，这时，橡皮筋对小车做的功记为W．当我们用2条、3条…完全相同的橡皮筋并在一起进行第2次、第3次…实验时，每次橡皮筋都拉伸到同一位置释放，小车每次实验中获得的速度由打点计时器所打的纸带测出．

①除了图1中的已给出的实验器材外，还需要的器材有

交流电源、刻度尺

；
②实验时为了使小车只在橡皮筋作用下运动，应采取的措施是

将长木板的一段垫高平衡小车所受的摩擦力．

；
③在用图示装置做“探究动能定理”的实验时，下列对于实验步骤的描述中，正确的是

A．通过改变橡皮筋的条数改变拉力做功的数值
B．通过改变橡皮筋的长度改变拉力做功的数值
C．通过打点计时器打下的纸带来测定小车加速过程中获得的最大速度
D．通过打点计时器打下的纸带来测定小车加速过程中获得的平均速度
（2）在做“研究匀变速直线运动”的实验时，某同学得到一条用电火花计时器打下的纸带如图甲所示，并在其上取A、B、C、D、E、F、G7个计数点，每相邻两个计数点之间还有4个点图中没有画出，电火花计时器接50Hz交流电源．他经过测量并计算得到电火花计时器在打B、C、D、E、F各点时纸带运动的瞬时速度如下表：

对应点	B	C	D	E	F
速度（m/s）	0.141	0.180	0.218	0.262	0.301

①设电火花计时器打点的时间隔为T，则计算v_F的公式为v_F=

d6-d4

10T

d6-d4

10T

（用题中所给物理量符号表示）
②根据上表中的数据，以A点对应的时刻为计时的开始，即t=0．试在图乙所示坐标系中合理地选择标度，作出v-t图象，并利用该图象求物体的加速度a=

0.40

m/s²．
