题目内容
如图所示，一条形磁铁放在水平桌面上，在它的左上方固定一直导线，导线与磁场垂直，若给导线通以垂直于纸面向里的电流，则（ ）
A．磁铁对桌面压力增大
B．磁场对桌面压力减小
C．桌面对磁铁没有摩擦力
D．桌面对磁铁摩擦力向右
【答案】分析：先判断电流所在位置的磁场方向，然后根据左手定则判断安培力方向；再根据牛顿第三定律得到磁体受力方向，最后对磁体受力分析，根据平衡条件判断．

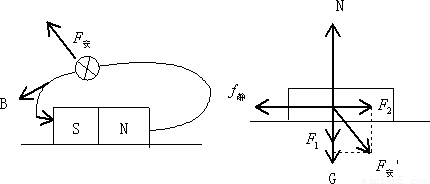

解答：解：根据条形磁体磁感线分布情况得到直线电流所在位置磁场方向，如图，在根据左手定则判断安培力方向，如左图；
根据牛顿第三定律，电流对磁体的作用力向右下方，如右图
根据平衡条件，可知通电后支持力变大，静摩擦力变大，向左．
故选A．
点评：本题关键先对电流分析，得到其受力方向，再结合牛顿第三定律和平衡条件分析磁体的受力情况．
解答：解：根据条形磁体磁感线分布情况得到直线电流所在位置磁场方向，如图，在根据左手定则判断安培力方向，如左图；
根据牛顿第三定律，电流对磁体的作用力向右下方，如右图
根据平衡条件，可知通电后支持力变大，静摩擦力变大，向左．
故选A．
点评：本题关键先对电流分析，得到其受力方向，再结合牛顿第三定律和平衡条件分析磁体的受力情况．
