题目内容

（2013江苏省苏州市调研）如图所示，曲线C₁、C₂分别是纯直流电路中内、外电路消耗的电功率随电流变化的图线，由该图可知下列说法正确的是

A．电源的电动势为4V

B．电源的内电阻为1Ω

C．电源输出功率最大值为8W

D．电源被短路时，电源消耗的功率为16W

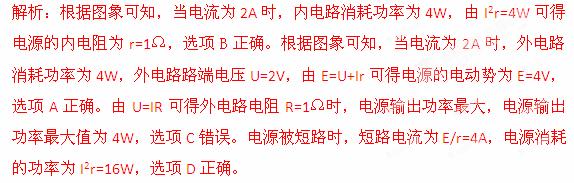

答案：A
