将满偏电流I_g＝300μA、内阻未知的电流表G改装成电压表并进行核对．

(1)利用如图所示的电路测量电流表G的内阻(图中电源的电动势E＝4 V)：先闭合S₁，调节R，使电流表指针偏转到满刻度；再闭合S₂，保持R不变，调节，使电流表指针偏转到满刻度的，读出此时的阻值为200 Ω，则电流表内阻的测量值R_g＝________Ω．

(2)将该表改装成量程为3 V的电压表，需________(填“串联”或“并联”)阻值为R₀＝________Ω的电阻．

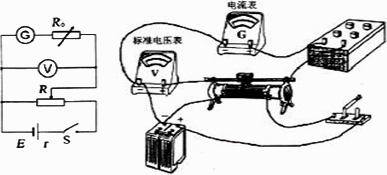

(3)把改装好的电压表与标准电压表进行核对，试在答题卡上画出实验电路图和实物连接图．

Answer 1

答案：
解析：

答案：(1)100 　　(2)串联，9900 　　(3)如图 　　解析：(1)Rg/＝，故Rg＝Ω＝100 Ω． 　　(2)据IgRg＋IgR0＝3 V解得R0＝9900 Ω． 　　(3)略
