题目内容
简述的磁电式扭矩传感器的工作原理．
分析：本题考查了磁电式扭矩传感器的工作原理．

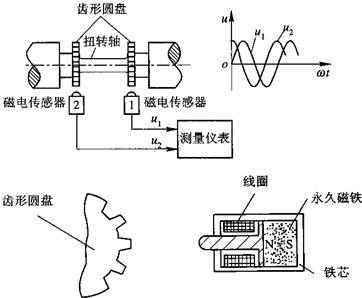

解答：解：图是磁电式扭矩传感器的工作原理图．在驱动源和负载之间的扭转轴的两侧安装有齿形圆盘．它们旁边装有相应的两个磁电传感器．磁电传感器的结构见图所示．传感器的检测元件部分由永久磁铁、感应线圈和铁芯组成．永久磁铁产生的磁力线与齿形圆盘交接．当齿形圆盘旋转时，圆盘齿凸凹引起磁路气隙的变化，于是磁通量也发生变化，在线圈中感应出交流电压，其频率在数值上等于圆盘上齿数与转数的乘积．
当扭矩作用在扭转轴上时，两个磁电传感器输出的感应电压U1和U2存在相位差．这个相位差与扭转轴的扭转角成正比．这样，传感器就可以把扭矩引起的扭转角转换成相位差的电信号．
答：如上所述．
当扭矩作用在扭转轴上时，两个磁电传感器输出的感应电压U1和U2存在相位差．这个相位差与扭转轴的扭转角成正比．这样，传感器就可以把扭矩引起的扭转角转换成相位差的电信号．
答：如上所述．
点评：磁电式扭矩传感器的优点：实现了转矩信号的非接触传递，检测信号为数字信号；缺点：体积较大，不易安装，低转速时由于脉冲波的前后沿较缓不易比较，因此低速性能不理想．
