题目内容

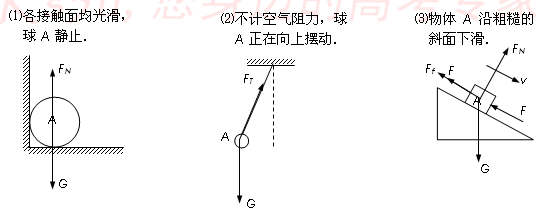

（9分）作出下列各图中物体A的受力示意图

练习册系列答案
相关题目
作出下列各图中物体A的受力示意图．
实验室给同学们提供了如下实验器材：滑轮小车、小木块、长木板、秒表、砝码、弹簧秤、直尺，要求同学们用它们来粗略验证牛顿第二定律．
（1）某同学的做法是：将长木板的一端放在小木块上构成一斜面，用小木块改变斜面的倾角，保持滑轮小车的质量不变，让小车沿不同倾角的斜面由顶端无初速释放，用秒表记录小车滑到斜面底端的时间．试回答下列问题
①改变斜面倾角的目的是：
改变小车所受的合外力
改变小车所受的合外力
；
②用秒表记录小车下滑相同距离（从斜面顶端到底端）所花的时间，而不是记录下滑相同时间所对应的下滑距离，这样做的好处是：
记录更准确
记录更准确
．
（2）如果要较准确地验证牛顿第二定律，则需利用打点计时器来记录滑轮小车的运动情况．某同学得到一条用打点计时器打下的纸带，并在其上取了O、A、B、C、D、E、F共7个计数点（图中每相邻两个计数点间还有4个打点计时器打下的点未画出），打点计时器接的是50Hz的低压交流电源．他将一把毫米刻度尺放在纸上，其零刻度和计数点O对齐．

①下表是某同学从刻度尺上直接读取数据的记录表，其中最后两栏他未完成，请你帮他完成．
线段 OA … … …
数据（cm） … … … …
②由以上数据可计算出打点计时器在打A、B、C、D、E各点时物体的瞬时速度，其中打E点时的速度vE是
0.230
0.230
m/s（取三位有效数字）．
③如某同学已求得A、B、C、D四点的瞬时速度分别为0.076m/s、0.119m/s、0.162m/s、0.204m/s．试根据以上数据和你求得的E点速度在所给的坐标中，作出v-t图象．要求标明坐标及其单位，坐标的标度值（即以多少小格为一个单位）大小要合适，使作图和读数方便，并要充分利用坐标纸．从图象中求得物体的加速度a=
0.42
0.42
m/s2（取两位有效数字）．
对于落体运动规律的研究，著名科学家伽利略做出了具大的贡献，关于他的研究工作，回答以下问题：
（一）科学探究活动通常包括以下要素：提出问题，猜想与假设，制定计划与设计实验，进行实验与收集证据，分析与论证，评估，交流与合作等．伽利略对落体运动规律的探究过程如下：
A．伽利略依靠逻辑的力量推翻了亚里斯多德的观点；
B．伽利略提出了“落体运动的速度v与时间t成正比”的观点；
C．为“冲淡”重力，伽利略设计用斜面来研究小球在斜面上运动的情况；
D．伽利略换用不同质量小球，沿同一斜面从不同位置由静止释放，并记录相应数据；
E．伽利略改变斜面的倾角，重复实验，记录相应数据；
F．伽利略对实验数据进行分析；
G．伽利略将斜面实验得到的结论推广到斜面倾角增大到90°时．
（1）与上述过程中B步骤相应的科学探究要素是
猜想与假设
猜想与假设
．
（2）与上述过程中F步骤相应的科学探究要素是
分析与论证
分析与论证
．
（二）伽利略提出了“落体运动的速度v与时间t成正比”的观点，但在伽利略时代无法直接测出物体运动的速度．伽利略借助于数学方法，通过数学推理，巧妙地将研究“速度与时间的关系”转换为研究“位移与时间的关系”，解决了这一难题．接着，伽利略用一条刻有光滑凹槽的长木板做成一个斜面，让小球沿斜槽滚下，同时采用滴水计时法．下表是伽利略手稿中记录的一组实验数据．
时间单位t 1 2 3 4 5 6 7
距离单位s 32 130 298 526 824 1192 1600
上表的实验数据能验证伽利略得出的位移与时间的关系吗？如果能，请简要写出你的理由，并在下列坐标纸中作出能直观反映这一结论正确的图象．如果不能，请说明理由．（如有需要可利用上表中的空格，作图时请标明横轴的意义．）
在表内求出各时间单位t的平方值、横轴的意义为：时间单位t的平方值、描点作出直线
在表内求出各时间单位t的平方值、横轴的意义为：时间单位t的平方值、描点作出直线
精英家教网实验室给同学们提供了如下实验器材：滑轮小车、小木块、长木板、秒表、砝码、弹簧秤、直尺，要求同学们用它们来粗略验证牛顿第二定律．
（1）实验中因涉及的物理量较多，须采用控制变量的方法来完成该实验，即：先保持

不变，验证物体

越小加速度越大；再保持

不变，验证物体

越大，加速度越大．
（2）某同学的做法是：将长木板的一端放在小木块上构成一斜面，用小木块改变斜面的倾角，保持滑轮小车的质量不变，让小车沿不同倾角的斜面由顶端无初速释放，用秒表记录小车滑到斜面底端的时间．试回答下列问题：
①改变斜面倾角的目的是：

；
②用秒表记录小车下滑相同距离（从斜面顶端到底端）所花的时间，而不是记录下滑相同时间所对应的下滑距离，这样做的好处是：

．
（3）如果要较准确地验证牛顿第二定律，则需利用打点计时器来记录滑轮小车的运动情况．某同学得到一条用打点计时器打下的纸带，并在其上取了O、A、B、C、D、E、F共7个记数点（图中每相邻两个记数点间还有4个打点计时器打下的点未画出），打点计时器接的是50Hz的低压交流电源．他将一把毫米刻度尺放在纸上，其零刻度和记数点O对齐．
精英家教网
①（3分）下表是某同学从刻度尺上直接读取数据的记录表，其中最后两栏他未完成，请你帮他完成．
线段 OA … … …
数据（cm） … … … …
②由以上数据可计算出打点计时器在打A．B．C．D．E各点时物体的瞬时速度，其中打E点时的速度vE是

m/s（取三位有效数字）．
③如某同学已求得A、B、C、D四点的瞬时速度分别为0.076m/s、0.119m/s、0.162m/s、0.204m/s．试根据以上数据和你求得的E点速度在下面所给的坐标中，作出v-t图象．要求标明坐标及其单位，坐标的标度值（即以多少小格为一个单位）大小要取得合适，使作图和读数方便，并尽量充分利用坐标纸．从图象中求得物体的加速度a=

m/s2（取两位有效数字）．
精英家教网
