题目内容
在研究电磁感应现象的实验中所用的器材如图所示。它们是：①电流计、②直流电源、③带铁芯的线圈A、④线圈B、⑤电键、⑥滑动变阻器（用来控制电流以改变磁场强弱）。
（1） 试按实验的要求在实物图上连线（图中已连好一根导线）。
（2） 若连接滑动变阻器的两根导线接在接线柱C和D上，而在电键刚闭合时电流表指针右偏，则电键闭合后滑动变阻器的滑动触头向接线柱C移动时，电流计指针将__________（填“左偏”、“右偏”、“不偏”）。
（1）
（2）左偏

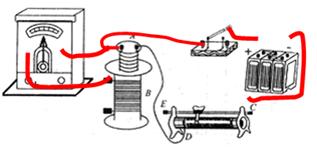

解析试题分析：（1）将电源、电键、变阻器、原线圈A串联成一个回路，注意滑动变阻器接一上一下两个接线柱，再将电流计与副线圈B串联成另一个回路，电路图如图所示．
（2）电键闭合时，穿过线圈B的磁通量增加，电流表指针右偏，这说明，穿过线圈B的磁通量增加时，电流计指针向右偏，磁通量减小时，电流计指针向左偏；由电路图 可知，电键闭合后滑动变阻器的滑动触头向接线柱C移动时，滑动变阻器接入电路的阻值变大，通过线圈A的电流变小，电流产生的磁场减弱，穿过线圈B的磁通量 减小，而磁场方向不变，因此电流计指针应向左偏转．
考点：本题考查研究电磁感应现象及验证楞次定律的实验，
点评：对于该实验注意两个回路的不同．第（2）小题是本题的难点，解题时要认真分析实验现象．
