（2013成都一诊）某学习小组的同学欲测出一只有刻度无示数的电流表的内阻和满偏电流。

①他们先用欧姆表“×10”档粗测电流表内阻，指针稳定时如图所示，其示数为    Ω（保留两位有效数字。

②接着他们利用下列器材进行测量。要求：测量精度尽可能高，电表读数变化范围尽可能大，滑动变阻器调节范围尽量大。

待测电流表A₁：量程1mA左右，共有N格。

电流表A₂：量程10mA，内阻r₂=10Ω；

电流表A₃：量程10mA，内阻9Ω左右；

滑动变阻器R₁：最大阻值5Ω，额定电流2A；

定值电阻R₂：阻值R₂=120Ω；

电池组E：电动势约为5V，内阻约1Ω；

开关S一个，导线若干。

a．在答题卡对应位置的方框内画出你帮他们设计的电路图并标明所选器材的代码；

b．若A₂、A₃的示数分别为I₂、I₃、，电流表A₁偏转了N₁格，则A₁表的内阻为     ，满偏电流为     。(结果用I₂、I₃、N₁、N、r₂表示)。

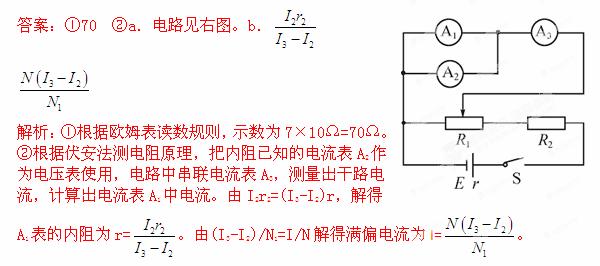

Answer 1
