题目内容

电气化铁路的输电线常用如图的方式悬挂在钢缆上。钢缆的A端固定在电杆上，B端通过滑轮组连接在电杆C上。

（1）配重D是3个混凝土圆盘，每个盘的质量是15kg。按图示的配置，钢缆在B端所受的拉力是 ____N。（不计滑轮和钢缆的质量，g＝10N／kg）

（2）如果只考虑B端的牢固性，本来可以把它直接固定在电杆C上，也可以用一个很硬的大弹簧连接B和C。实际上却用滑轮组来连接，这样做的好处是 _____，以保证措电器与输电线接触良好。

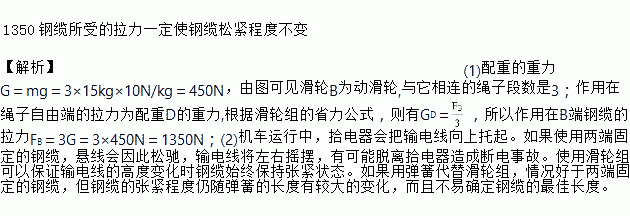

1350 钢缆所受的拉力一定使钢缆松紧程度不变 【解析】 (1)配重的重力G＝mg＝3×15kg×10N/kg＝450N，由图可见滑轮B为动滑轮,与它相连的绳子段数是3；作用在绳子自由端的拉力为配重D的重力,根据滑轮组的省力公式，则有GD＝，所以作用在B端钢缆的拉力FB＝3G＝3×450N＝1350N；(2)机车运行中，拾电器会把输电线向上托起。如果使用两端固定的钢缆，悬线会因此松驰，输电线...
练习册系列答案
相关题目

右图所示是三个相同的烧杯，甲杯放盐水，乙杯放煤油，丙杯放水，当杯底受到液体压强相等时，画出杯内液面的大概位置。

见解析所示 【解析】已知ρ盐水＞ρ水＞ρ酒精，还知道它们对容器底部的压强相等，根据公式P=ρgh可知，液体密度越大，液体深度越小，液体密度越小，液体深度越大，所以三液体深度h盐水＜h水＜h酒精，如图所示：

若四次测量一本书的宽度记录为：12.38cm，12.36cm，12.38cm，12.34cm，则这本书宽度平均值是（ ）

A. 12.38cm B. 12.365cm C. 12.36cm D. 12.37cm

D 【解析】试题分析：长度的测量结果应是多次测量的平均值，（12．38cm+12．36cm+12．38cm+12．34cm）/4=12．37cm，故应选D。

物理学上经常把一些复杂的物体建立物理模型方便研究，下列对应的物理模型错误的是( )

A. 盘山公路——斜面 B. 滚动轴承——轮轴

C. 自行车把——轮轴 D. 自卸货车的车厢——杠杆

B 【解析】A. 盘山公路是在高度一定时增加长度来省力的斜面，正确；B. 滚动轴承是用滚动代替滑动从而减小摩擦力，错误；C. 自行车把是轮轴，正确；D. 自卸货车的车厢是杠杆，正确。故选B.

一名工人用如图所示的滑轮组提起450N的重物，绳自由端的拉力F为200N，重物在5s内匀速上升了1m，不计绳子与滑轮间摩擦，

则(1)滑轮组所做的有用功是多少_____？

(2)拉力做功的大小？拉力的功率是多少____,_____？

(3)动滑轮的重_____。

450J 600J 120W 150N 【解析】（1）滑轮组所做的有用功：W有用＝Gh＝450N×1m＝450J；（2）拉力移动距离s＝3h＝3×1m＝3m，拉力做的总功W总＝Fs＝200N×3m＝600J；拉力的功率P＝＝120W；（3）∵F＝（G+G动）∴动滑轮重：G动＝3FG＝3×200N450N＝150N．

按照题目要求作图：

(1) 要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。

(2) 如图所示的曲棒，ABC可绕A点的转轴转动，请画出要使曲棒ABC在图中位置保持平衡时所需最小力的示意图。

【解析】 试题分析：（1）只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，然后绕过左边的定滑轮，再绕过动滑轮，如上图所示 (2)根据杠杆的平衡条件，当杠杆平衡时，动力臂越长力越小．由图可知，支点是A点，力作用在C点，连接AC，过C点做AC的垂线，就是最小的力F的方向，AC就是最长的力臂，如上图：

如图甲电路中，电源电压不变，R2规格为“20Ω  2A”闭合开关，将滑片移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，则R1=____Ω，电路的最小总功率是________W，R1通电1min产生的热量是________J．

20 3.6 108 【解析】由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流． 因并联电路中干路电流等于各支路电流之和，且两块电流表指针的位置均如图乙所示， 所以，电流表A1的量程为0～3 A，分度值为0.1 A，则干路电流为I=1.5 A， 电流表A2的量程为0～0.6 A，分度值为0.02 A，通过R1的电流为I1=0.3 A...

关于焦这一单位, 下列说法中正确的是: (     )

A. 1焦＝1牛·米 B. 1焦＝1伏·安 C. 焦是功率的单位 D. 焦是电荷的单位

A 【解析】焦耳是功的单位，计算功的公式：，力的单位为牛顿，距离的单位为米，所以功的单位：. 故选A.

下列能源中，一旦消耗就很难再生的是( )

A. 太阳能 B. 风能 C. 水能 D. 石油

D 【解析】试题分析：风能、水能和太阳能可以源源不断的得到，是可再生能源，故ABC不符合题意；石油是动植物体经过亿万年的时间形成的，一旦消耗就很难再生，是不可再生能源，故D符合题意；故应选D。
