题目内容

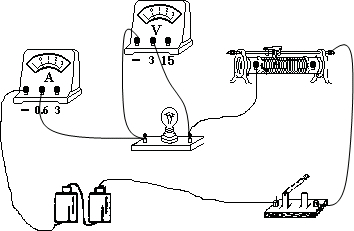

在科学探究：“测量电功率”的实验中，某小组同学用图1所示的电路图测量额定电压为2.5V的小灯泡的额定功率．根据电路图，把图2的实物电路图连接完整；灯丝的电阻约为10Ω．

分析：根据灯泡额定电压确定电压表量程，根据灯泡正常发光时的电流确定电流表量程，把开关、灯泡、滑动变阻器、电流表串联接入电路，电压表并联在灯泡两端，即可正确解题．

解答：

解：灯泡额定电压是2.5V，因此电压表可选
0～3V量程，灯泡正常发光时的电流是
I=

2.5V

10Ω

=0.25A，电流表选0～0.6A量程，把开关、滑动变阻器、灯泡、电流表串联接入电路，把电压表并联在灯泡两端，电路图如图所示．
故答案为：电路图如图所示．

点评：本题考查了连接实物电路图，连接电路图时，要注意电表量程的选择，注意电表正负接线柱不要接反．
