题目内容

如图各杠杆均处于静止状态，根据已知的力画出力臂或根据已知的力臂画出力．

分析：（1）力臂是从支点到力的作用线的垂直距离，据此画出力臂的垂线，与杠杆的交点为F₁的作用点，为使杠杆平衡F₁的方向应该向上，据此画出动力示意图．
（2）分别过O点作F₁、F₂的垂线段即可．

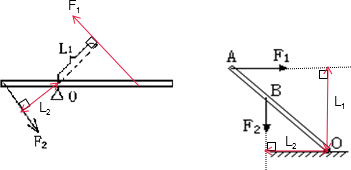

解答：解：（1）过点O作F₂作用线的垂线段，即为F₂的力臂l₂；过动力臂l₁的末端作垂直于l₁的作用线，与杠杆的交点为F₁的作用点，F₁的方向向上，在线段末端标出箭头，标出动力F₁．如下图所示：
（2）分别延长力的作用线，过O点作F₁的垂线段即为F₁的力臂L₁，过O点作F₂的垂线段即为F₂的力臂L₂．如下图所示：

点评：本题考查了杠杆平衡条件、力臂的概念、力的示意图的画法，知道力臂是从支点到力的作用线的垂直距离是关键．易错点将垂足当做动力作用点．
