题目内容

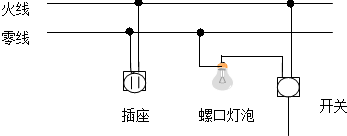

请将图中的元件接入家庭电路（要求开关控制灯泡）
分析：（1）两孔插座接法：左孔接零线，右孔接火线．
（2）开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接灯泡的螺旋套．
（2）开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接灯泡的螺旋套．
解答：解：（1）插座接法：左孔接零线，右孔接火线．
（2）火线进开关，然后进灯泡顶端的金属点，零线接灯泡的螺旋套．如图．
（2）火线进开关，然后进灯泡顶端的金属点，零线接灯泡的螺旋套．如图．
点评：掌握家庭电路中开关、灯泡、两孔插座、三孔插座、保险丝的接法，还要明白这种接法的原因．
