题目内容
如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组．要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮．请虚线框内设计出电路图，并在实物图中连线（导线不要交叉）．
分析：由题意可知，甲乙两盏灯泡可以独立工作、互不影响即为并联，且前门开关控制甲灯、后门开关控制电灯．

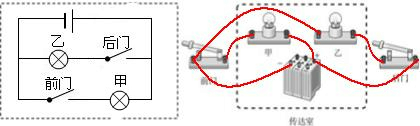

解答：解：由题意知，甲乙两个电灯并联，前门开关控制甲灯、后门开关控制电灯；即甲灯亮时表示前门有人；乙灯亮时，表示后面有人，实物电路图和电路图如下图所示：
点评：根据题意得出甲乙灯泡的连接方式和开关的位置是解决本题的关键．
