Question

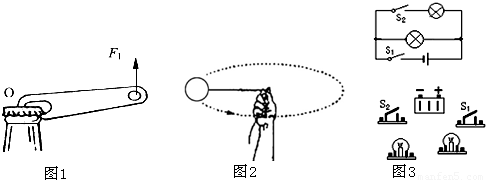

①画出图1中力F₁的力臂；
②图2为手拉小球做圆周运动的示意图，请在图中画出重4N的小球所受重力的示意图．
③图3中根据电路图连接电路

Answer 1

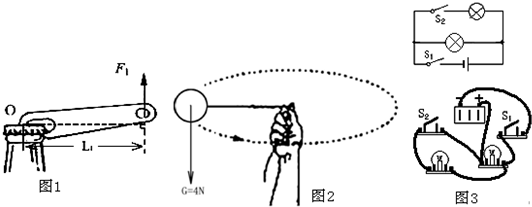

解：（1）从支点O向F₁所在的直线作垂线，并标出垂线段L₁，即为F₁的力臂．
（2）重力的作用点在重心，重力的方向竖直向下．小球所受重力的示意图如图所示：
（3）两灯泡并联，其中一个开关控制整个电路，另一个开关控制其中一个灯泡，根据要求用导线将实物电路连接起来．如图所示：

分析：（1）力臂即支点到力的作用线的距离．找到支点向力的作用线作垂线即可．
（2）根据重力的作用点在重心，重力的方向竖直向下来完成此题．
（3）先分析两灯泡的连接方式以及开关的作用，然后根据电路图将实物电路连接起来．
点评：①画力臂的方法是：找到点（支点O），找到线（力的作用线--力所在的直线），由点向线作垂线即可．我们还可以用口诀来记：一找点（支点），二作线（力的作用线），点向线作垂线．
②力的图示和力的示意图的区别是：力的图示需画出标度，而力的示意图不需画力的标度．
③会识别串并联电路以及开关在电路中的作用，会根据电路图连接出正确的实物图．
