题目内容
学校传达室有一只灯泡、一个电铃、一个电池组、两个开关及导线若干，要求前门来人时，闭合开关，铃响而灯不亮；后门来人时，闭合开关，灯亮而铃不响．请按要求在如图甲所示的虚线框中画出电路图，并根据电路图连接如图乙所示的实物元件．
分析：由题意可知，电铃和灯泡可以独立工作、互不影响即为并联，且前门开关控制电铃、后门开关控制电灯．

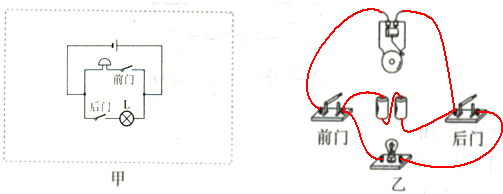

解答：解：前门开关与电铃串联、后门开关与电灯串联，然后两者并联，电路图和实物图如下图所示：
点评：根据题意得出电铃与灯泡的连接方式和开关的位置是解决本题的关键．
