题目内容
请你用两个小灯泡、两个开关、电源和若干导线，请设计一电路，要求：（1）两个灯泡的工作互不影响；（2）一开关断开后，无论另一开关是否闭合，两灯均不亮．在虚线框内画出设计的电路图，并将下列电路元件连接成实物电路．
分析：（1）要解决此题，需要掌握串联电路和并联电路的区别．串联电路各元件逐个顺次连接起来，电流只有一条通路．并联电路各元件并列地连接起来，电流有多条通路．
（2）要解决此题，需要掌握按照电路图连接实物的技巧．首先要搞清电路图的电路连接情况，从电源的一极开始出发，按照一定的次序连接．
（2）要解决此题，需要掌握按照电路图连接实物的技巧．首先要搞清电路图的电路连接情况，从电源的一极开始出发，按照一定的次序连接．

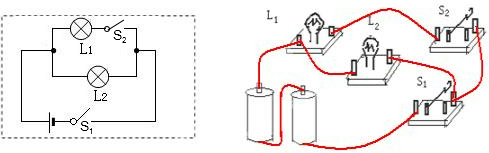

解答：解：（1）根据题意可知，两个灯泡并联，其中一个开关控制干路，另一个开关控制支路．如下图：
（2）按照电路图，首先连接好电源，把两个干电池串联起来，从电源的正极开始分支，一路经过L1、S2，另一路经过L2，然后两路通过通过S1回到电源负极．如下图所示：
（2）按照电路图，首先连接好电源，把两个干电池串联起来，从电源的正极开始分支，一路经过L1、S2，另一路经过L2，然后两路通过通过S1回到电源负极．如下图所示：
点评：此题主要考查了电路图的设计与实物电路的连接，在设计电路图时注意串联电路和并联电路的概念．在按照电路图连接实物电路时，可以从电源的一个极出发，注意各元件的连接次序也要与电路图相同．
