题目内容
（1）“远征号”潜水艇在东海执行完任务后返回到长江某基地，请在图中画出潜水艇加速上浮过程中所受重力和浮力的示意图．
（2）在老师的指导下，小刚和小红通过实验探究“220V 60W”和“220V 15W”的白炽灯接到电路中哪个更亮．小刚的实验结论是“220V 60W”灯泡更亮，小红却得出了与小刚相反的结论．他们是怎样把两个灯泡接在照明电路中的？请完成下面虚线框内的电路连接．
（2）在老师的指导下，小刚和小红通过实验探究“220V 60W”和“220V 15W”的白炽灯接到电路中哪个更亮．小刚的实验结论是“220V 60W”灯泡更亮，小红却得出了与小刚相反的结论．他们是怎样把两个灯泡接在照明电路中的？请完成下面虚线框内的电路连接．
（1）重力和浮力的作用点都在潜水艇上，故作用点要画在潜水艇上；重力竖直向下，浮力竖直向上；并且浮力应大于重力．
答案如图：

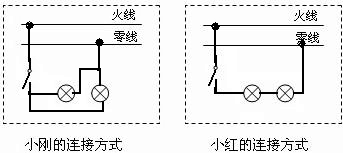

（2）小刚的连接方法：“220V 60W”和“220V 15W”并联在220V电路上，灯泡都能在额定电压下正常发光，即60W灯泡更亮．
小红的连接方法：“220V 60W”和“220V 15W”两灯泡串联，通过两灯泡的电流相等．60W灯泡的电阻小于15W灯泡的电阻；根据P=I2R可知15W灯泡的实际功率较大，即15W的灯泡更亮．
故答案为：
答案如图：
（2）小刚的连接方法：“220V 60W”和“220V 15W”并联在220V电路上，灯泡都能在额定电压下正常发光，即60W灯泡更亮．
小红的连接方法：“220V 60W”和“220V 15W”两灯泡串联，通过两灯泡的电流相等．60W灯泡的电阻小于15W灯泡的电阻；根据P=I2R可知15W灯泡的实际功率较大，即15W的灯泡更亮．
故答案为：
