题目内容
在测量小灯泡电功率实验中出现以下故障，请你分析故障产生的可能原因。
(1)电路连接完好、正确，闭合开关后灯不亮，电流表无反应，电压表有示数，接近电源的电压。
(2)当实验电路接通后，闭合开关，灯泡亮，电流表、电压表均有示数，只是滑动变阻器的电阻由大到小变化时不起作用，且滑片移到电阻为零时，灯泡熄灭，电流表和电压表均无示数。
(3)当实验电路接通后，闭合开关，灯泡亮，电流表、电压表均有示数，只是滑动变阻器的电阻由大到小变化的过程中，电流表示数变大，电压表示数变小。
答案：
解析：
提示：
解析：
|
(1)一种可能是小灯泡的灯丝断了，另一种可能是电流表跟小灯泡串联的电路接触不良,且电压表并联在了电源两端。 (2)电流表与小灯泡串联，滑动变阻器与小灯泡并联，当其电阻为零时，整个电路出现短路。 (3)滑动变阻器跟与小灯泡串联，电压表接到滑动变阻器的两端，当滑动变阻器电阻变小时，串联电路的总电阻变得更小，电路中电流相应增大，由于滑动变阻器电阻变小，所以它两端的电压就会变小。
|
提示：
|
当判断电路出现故障时，首先要知道断路和短路的特点，以及他们跟电表对应的关系，如果是断路的话，电流和电压表没有示数，相反，短路的话电流表和电压表都有示数。 |
练习册系列答案
名校课堂系列答案
相关题目
（2012?曲阜市模拟）如图是小芳同学用伏安法测小灯泡电功率的实验中尚未连接完整的实物电路，要求：
测量小灯泡电功率实验

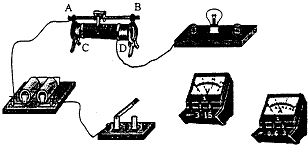

（1）如图是本实验的实物部分连接图，请用实线代替导线完成对两电表的正确连接．
（2）电路正确连接后，在闭合开关前，滑动变阻器的滑片应该置于________端．
（3）下表是某实验小组两位同学实验记录的数据，事后他们分析，发现其中一组数据不合理，不合理的数据组的序号是________．
| 序号 | 灯泡两端的电压U/V | 通过灯泡的电流I/A | 灯泡消耗的功率P/W |
| 1 | 3.0 | 0.15 | |
| 2 | 2.0 | 0.5 | |
| 3 | 1.0 | 0.05 | |
| 4 | 0.8 | 0.04 |
测量小灯泡电功率实验
（1）如图是本实验的实物部分连接图，请用实线代替导线完成对两电表的正确连接．
（2）电路正确连接后，在闭合开关前，滑动变阻器的滑片应该置于______端．
（3）下表是某实验小组两位同学实验记录的数据，事后他们分析，发现其中一组数据不合理，不合理的数据组的序号是______．
（1）如图是本实验的实物部分连接图，请用实线代替导线完成对两电表的正确连接．
（2）电路正确连接后，在闭合开关前，滑动变阻器的滑片应该置于______端．
（3）下表是某实验小组两位同学实验记录的数据，事后他们分析，发现其中一组数据不合理，不合理的数据组的序号是______．
| 序号 | 灯泡两端的电压U/V | 通过灯泡的电流I/A | 灯泡消耗的功率P/W |
| 1 | 3.0 | 0.15 | |
| 2 | 2.0 | 0.5 | |
| 3 | 1.0 | 0.05 | |
| 4 | 0.8 | 0.04 |
