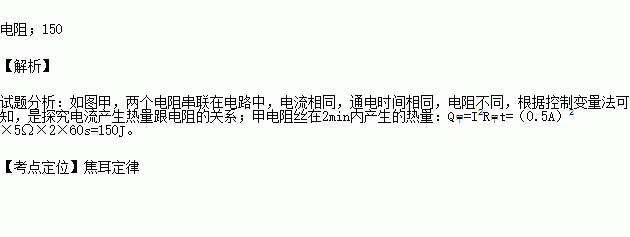

如图所示，是研究“在相同时间内电流通过导体产生的热量与 的关系”的实验装置和．若电阻丝R甲=5Ω，R乙=10Ω，通过电路中的电流为0.5A，则甲电阻丝在2min内产生的热量是 J．
如图是一款利用高温水蒸气熨烫衣服的便携式挂烫机．通电时挂烫机将电能转化为 能；熨烫衣服时冒气口冒出的“白气”是由水蒸气 形成的．
如图所示电路中，小灯泡L上标有”6V 2W“的字样，电阻R=6Ω．
（1）闭合S2，断开S1，S3，电流表的示数为0.25A，请用两种方法求电源电压．
（2）闭合S1，S3，断开S2，求此时电路中的总电阻和通电10min电流通过电阻R做的功．
质量为M的滑块甲和质量为m的滑块乙（M＞m），先后从同一光滑斜面的相同高度处由静止滑下，然后沿同一光滑水平面继续运动．假设水平面足够长，那么两个滑块在光滑水平面上运动的过程中，它们之间的距离将（ ）
A．逐渐变长 B．逐渐变短
C．保持不变 D．以上情况都有可能
对下列物理量数值的估计，最接近实际的是（ ）
A．同学们使用的一本九年级的物理课本的质量约为100g
B．通常情况下骑行自行车的速度约为1m/s
C．让人感觉舒适而温暖的室内温度是25°C
D．一盏家用节能灯正常工作的电流为2A
如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V 1.5W”字样．不考虑灯丝电阻变化，并保证电路安全，则（ ）
A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～20Ω
B．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6W
C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω
在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（ ）
A．利用了这一原理制成了照相机
B．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变小
C．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、放大的像
D．若保持凸透镜位置不变，将蜡烛放在刻度线45cm处，适当移动光屏也能得到一个清晰的像
用如图所示的滑轮组在5s内将重G=240N的物体匀速向上提起3m，拉力F=150N，这个滑轮组的机械效率是 ．如果忽略绳重和摩擦，动滑轮自重为 N．
为反对浪费，响应“光盘行动”，小明为自助餐厅的餐桌设计了“光盘仪”。餐盘放在载盘台上，若盘内剩余食物的质量达到或超过规定值。人一旦离开餐桌，提示器就会发出提示音，其原理图如下图所示。电源电压3V不变，提示器的电阻R 0 恒为50 Ω，传感器R 1 的阻值随载盘台所载质量变化的关系如下表所示。开关s闭合后，问：
（1）根据表中数据当载盘台所载质量是100g时，R 1 的阻值是多少?电路中的电流是多少？
（2）在第（1）问的基础上，通电5 s．电流通过R 1 产生的热量是多少？
（3）当电路中的电流达到0.03A时，提示器会发出提示音，若空餐盘质量为100g，此时盘内剩余食物的质量是多少？
