题目内容

图中所示是伏安法测小灯泡电阻的实物图，其中有些导线尚未连接，请你连接成完整的电路，并画出相应的电路图．
分析：滑动变阻器要一上一下连接，电压表要并联在小灯泡两端，电流表、电压表接线柱要正进负出，电流表要与灯泡串联．电路图根据实物图可画出．

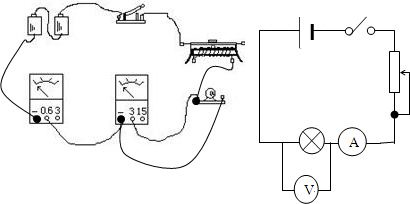

解答：解：实物图和电路图如图所示：电压表并联在灯泡两端，电流表串联在电路中，滑动变阻器接下面接线柱．
点评：本题考查实物图的连接，电路图的画法，关键是滑动变阻器的连接和电流表、电压表的连接，
