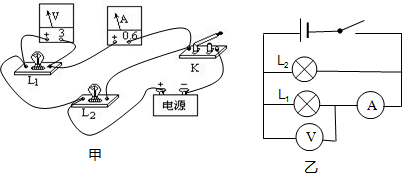

将如图所示的实物图连接成电路并在下面方框里画出相应的电路图.要求:两盏灯并联.开关同时控制灯L1.L2．电流表只测通过L1的电流.电压表测L1两端的电压．题目和参考答案——青夏教育精英家教网—

（1）将如图所示的实物图连接成电路，要求两盏灯并联，电流表只测量L₂的电流，开关S₁控制两个灯泡，开关S₂只控制灯L₁．（连线不许交叉）
（2）根据实物图的连接情况在方框画出相应的电路图．

初中物理电现象和电路阶梯训练

基础知识与基本技能

*1．人类最早认识电现象是从摩擦起电开始的。带电体与带电体之间的相互作用有

和两种情况，通过对

这两种情况的研究进一步认识到自然界只有种电荷；为便于区别，规定

叫正电荷，叫负电荷。

*2．当人类进一步了解物质的结构后发现，摩擦起电并不是创造了电。摩擦起电的实质是，失去电子的带电，得到电子的带电。物体带电的多少叫电量，它的单位是。

*3．电荷的形成电流，规定移动的方向为电流方向。电源是提供

的装置，它把转化为电能．在电路中，电流从电源极流向极。

*4．蓄电池在充电时，把能转化为能；在放电(供电)时，把能转化为能。

*5．由、、、组成的电流的路径称为电路．电路中有持续电流的条件，一是，另一是。用表示电路连接情况的图叫电路图。

知识的应用

**6．容易导电的物体称为导体，你所熟悉的导体有；不容易导电的物体称为绝缘体，你所熟悉的绝缘体有。(分别写四个以上)绝缘体在条件改变时也会变为导体，你所熟悉的例子是。

**7．关于图13-1所示的电路，下列说法中不正确的是（）。

A．S₁、S₂都断开时，三只灯泡是串联

B．S_l、S₂都闭合时，三只灯泡是并联

C．S₁闭合、S₂断开时，只有灯泡L₃亮

D．S₁、S₂都闭合时，三只灯泡都不亮

***8．根据图13-2所示电路图，将图13-3中的电路元件连成电路。

知识的拓展

****9．现有四只轻小球甲、乙、丙、丁，已知甲带负电，甲排斥乙，乙吸引丙，丙吸引丁，则球丁（）。A．一定不带电 B．不可能带正电

C．一定带负电 D．可能带电，也可能不带电

***10.有一位同学留心观察一条街上的路灯．他发现，这些灯有一齐亮一齐熄的特点，于是他认为这些灯是串联的；但他又发现，其中有一盏路灯不亮时，其他的照常亮，于是他又觉得这些灯应该是并联的．他拿不定主张；请你给他一个确定的回答，并说明理由让他信服。

摩擦起电两种电荷

基础知识与基本技能

*1．自然界中只有种电荷。用摩擦过的带的电荷叫正电荷；用摩擦过的带的电荷叫负电荷；同种电荷互相，异种电荷互相。[1.5]

*2．叫电量，单位是，单位的符号是。[1.0]

*3．物理学中规定，用丝绸摩擦过的玻璃棒带的电荷叫电荷，用毛皮摩擦过的橡胶棒带的电荷叫电荷。[1.0]

*4．验电器的原理是，验电器的作用是。[1.0]

*5．原子是由位于中心的原子核和核外电子组成的。原子核带电，电子带

电，电子是带有最小负电荷的粒子，电量为，称为电荷，常用符号来表示它。[1.5]

*6．如果物体得到电子，它就带电；如果物体失去电子，它就带电。[0.5]

*7．摩擦起电并不是创造了电荷，只是从一个物体另一个物体，使分开。

*8．电子是物体里最小的带电微粒，个电子所带的电量是1库仑，一个电子所带的电量是库仑。[2.5]

*9．一个物体不带电时，是由于物体中原子核所带的与核外电子总共所带的在数量上相等，整个原子呈性，也就是对外不显的性质。[1.5]

*10．毛皮与橡胶棒摩擦后，橡胶棒带电荷。摩擦过程中，得到电子的是。[1.0]

*11．电荷的定向移动形成。能够持续供电的装置叫。[0.5]

*12．我们把移动的方向规定为电流的方向。按照这个规定可知：负电荷移动的方向与电流方向。[1.0]

*13．电源是把能转化为能的装置，它的作用是在电源内部不断地使正极聚集，使负极聚集。[1.5]

*14．把两个带正电的轻质小球相互靠近，将发生相互的作用，把一个带正电的轻质小球和另一个带负电的轻质小球靠近，将发生相互的作用。[1.5]

*15．电流是电荷的形成的，规定移动的方向为电流方向。[1.0]

*16．在电源外部，电流方向是从电源的极流向极，能够提供持续的装置叫电源。[1.0]

*17．蓄电池充电时，是能转化为能，放电时是能转化为能。[1.0]

*18．的物体叫导体，的物体叫绝缘体。在一般情况下，不容易导电的物体当条件发生改变时，就可能。所以导体与绝缘体之间并没有绝对界限

*19．导体容易导电的原因是：导体内部有；绝缘体不容易导电的原因是：内部的。[1.5]

**20．一个同学将塑料尺在衣服上摩擦几下，然后把尺靠近碎纸屑，纸屑被吸起来，这说明经摩擦过的塑料尺带了。[0.5]

**21．一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，这一带电的物体所带的电荷是电荷。[0.5]

**22．用毛皮摩擦过的橡胶棒去靠近用丝线悬挂的轻质小球，小球被吸引，那么小球可能带电，也有可能。[1.0]

**23．用塑料梳子在干燥的头发上梳几下，塑料梳子就会带电。这种使梳子带电的方式叫。将带电的梳子靠近自来水龙头放出的细水流时，就会观察到。[1.0]

**24．当带电体接触原来不带电的金属球时，就有一部分转移到验电器的两片金属箔片上，这两片金属箔由于带电荷互相而张开。从金属箔的张开可以断定，跟金属球接触的物体是带电的。[1.5]

**25．指出下列能量的转化[2.5]（1）干电池放电时，能转化为能；

（2）植物的光合作用时，能转化为能；

（3）发电机发电时，能转化为能；

（4）蓄电池充电时，能转化为能；

（5）燃料燃烧时，能转化为能。

**26．图13-4中箭头所示的是什么电荷移动的方向？答： [1.0]

**27．判断题[2.5]

（1）（）蓄电池是可以多次充电，重复使用的电池

（2）（）只有化学能转化为电能的装置才叫电源

（3）（）电路中要形成持续的电流必须有电源

（4）（）蓄电池向外供电时是化学能转化为电能

（5）（）在电源的外部电流是从正极流向负极

**28．金属中的电流是由发生定向移动形成的，所以金属中的电流方向跟电荷实际移动的方向。[1.0]

**29．验电器主要是由（A）金属杆（B）金属球（C）金属箔（D）玻璃外壳等四个部分构成。其中是导体；是绝缘体。[1.5]

**30．电线的芯线是用金属来做的，因为金属是；电线芯线的外面包上一层橡胶或塑料，因为橡胶或塑料是。[1.0]

**31．两个带等量异种电荷的物体互相接触时，电子从带电的物体转移到带电的物体上，从而使两个物体都恢复成不带电的状态，这种现象叫做。[1.0]

**32. 导体容易导电是因为导体中存在大量的；绝缘体不容易导电，是因为绝缘体内的电荷几乎都被束缚在的范围内，不能。[1.5]

**33．下列物质属于导体还是绝缘体？（导体后面打“√”，绝缘体后面打“〇”）[3.5]

①空气 ②煤油 ③稀硫酸 ④人体 ⑤陶瓷 ⑥塑料 ⑦水银 ⑧干纸 ⑨大地

**34．玻璃棒和绸子相互摩擦时，上的原子核束缚电子的本领弱，它的一些电子就会转移到上，因此玻璃棒因了电子而带上电荷。[2.0]

知识的应用

**35．A、B、C、D四个带电的小球，已知：A吸引B，B排斥C，C排斥D，A带正电。则B、C、D三小球带电的种类分别是（）。 A．正电，负电，负电 B. 负电，正电，正电

C. 负电，负电，负电 D. 正电，负电，正电

**36．一轻质小球用绝缘线悬挂起来，若用丝绸摩擦过的玻璃棒靠近这小球时，相互吸引，那么，轻质小球（）。[A. 一定带了正电 B. 一定带了负电

C. 一定是不带电 D. 不带电或带负电都可能

**37．两个带电体接触后都不带电了，说明它们原来带的电是（）。[1.0]

A. 同种电荷 B. 异种电荷 C. 等量同种电荷 D. 等量异种电荷

**38．两个用细线悬挂着的通草球靠近时相互吸引，由此可判定（）。[1.5]

A．一定是一个小球带正电，另一个小球不带电 B．至少有一个小球带电

C．两个小球一定带异种电荷 D．两个小球一定带同种电荷

**39．穿化纤的衣服容易吸灰尘，这是因为化学纤维容易的缘故。[1.0]

**40．一个物体没有带电，是因为（）。 A．物体内部没有电荷 B．物体内部没有电子

C．原子核所带的正电荷总数与核外电子所带的负电荷总数相等

D．原子核所带的正电荷数与一个电子所带的负电荷数相等

**41．关于摩擦起电，下列说法中正确的是（）。[0.5]

A．两个材料相同的物体互相摩擦时才会发生带电现象

B．相互摩擦的两物体，一定带等量的同种电荷

C．在摩擦起电现象中，总是电子从某个物体转移到另一物体

D．在摩擦起电现象中，总是质子从某个物体转移到另一物体

**42．两个带等量异种电荷的物体互相接触后分开，结果是（）。[0.5]

A．正、负电荷都消失了，两物体都不带电B．正、负电荷中和了，两物体都不带电

C．正、负电荷中和了，两物体带的电量都减小 D．以上说法都不对

**43．橡胶棒跟毛皮摩擦后，橡胶棒带负电，是由于（）。[1.0]

A．毛皮上的一些电子转移到橡胶棒上B．毛皮上的一些质子转移到橡胶棒上

C．橡胶棒上的一些电子转移到毛皮上D．橡胶棒上的一些质子转移到毛皮上

**44．玻璃棒跟丝绸摩擦后，它们带电的情况是（）。A．玻璃棒和丝绸都带正电 B．玻璃棒和丝绸都带负电C．玻璃棒带正电，丝绸带负电 D．玻璃棒带负电，丝绸带正电

**45．在摩擦起电现象中，造成物体带负电的原因是（）

A．摩擦的速度快 B．摩擦的速度慢

C．该物体中原子核束缚电子的本领较强 D．该物体中原子核束缚电子的本领较弱

**46．摩擦起电的实质是（）。[0.5]

A．摩擦可以产生电荷 B．摩擦时原子核会从一个物体转移到另一个物体

C．摩擦时核外电子会从一个物体转移到另一个物体

D．摩擦时原子会从一个物体转移到另一个物体

**47．一个物体带负电的原因是因为物体（）。[0.5]

A．物体只有电子 B．物体没有质子 C．物体得到了电子 D．物体得到了质子

**48．有两个相同的金属小球甲和乙，已知甲球带负电，乙球不带电，将它们用金属线相连时（）。[1.0]A．有电流从甲流向乙 B．有电流从乙流向甲

C．有电流，但方向无法确定 D．没有电流

49．关于电流下面说法中正确的是（）。A．只要有电荷，就有电流

B．电荷的定向移动形成电流 C．有电源就一定有电流 D．电荷的移动形成电流

**50．要在闭合电路中形成持续的电流，必须有（）[0.5]

A．验电器 B．电灯 C．电源 D．开关

**51．图13-5中，为干电池的正极，开关闭

合后，电流将由

回到极，自由电子的移动路径是

。[2.0]

**52．一轻质小球用绝缘线悬挂起来，现用丝绸摩擦过的玻璃棒靠近这个小球，它们相互吸引，那么该轻质小球（）。A．一定带正电 B．一定带负电

C．一定不带电 D．可能带电，也可能不带电

53．下列说法中正确的是（）A．电动机是电源 B．干电池是把内能转化为电能的电源

C．电源是把其它形式的能转化为电能的装置 D．能贮存大量电荷的装置都叫电源

**54．下列说法中正确的是（）。[0.5]

A．正电荷定向移动的方向规定为电流方向 B．负电荷定向移动的方向规定为电流方向

C．丝绸摩擦过的玻璃棒带的电荷叫负电荷 D．毛皮摩擦过的橡胶棒带的电荷叫正电荷

**55．关于导体和绝缘体，下列说法中正确的是（）。[0.5]

A．金属是导体，非金属是绝缘体 B．固体是导体，液体是绝缘体

C．人体是导体，大地是绝缘体 D．以上都不对

**56．金属是一种良导体，是因为金属内部（）A．有大量的自由电子 B．有大量的原子核C．有大量带正电的原子 D．有大量带负电的原子

**57．用毛皮摩擦过的橡胶棒带负电是因为（）。[0.5]

A．橡胶棒失去了质子 B．橡胶棒失去了电子

C．橡胶棒得到了多余的电子 D．橡胶棒得到了多余的质子

**58．导体容易导电，是因为导体内部（）。[0.5]

A．有电子 B．有质子 C．有大量自由电子 D．有大量自由电荷

**59．绝缘体不容易导电，是因为绝缘体内部（）。[0.5]

A．没有电子 B．没有质子 C．没有自由电子 D．几乎没有自由电荷

**60．关于导体和绝缘体，下列说法中正确的是（）。A．空气是绝缘体，任何情况下都不会导电 B．只有导体才能做电工材料 C．纯净水是绝缘体 D．水银不易导电

**61．好的导体和绝缘体都是重要的电工材料。关于导体和绝缘体的应用，下列说法中不正确的是（）。A．电线的铜芯或铝芯是导体，塑料或橡胶包皮是绝缘体

B．开关的金属刀口和接线柱是导体，胶木底座和外壳是绝缘体

C．干电池的正极碳棒和负极锌筒是导体，薄膜纸是绝缘体

D．包电缆芯用的油浸纸是导体，拉线用的陶瓷瓶是绝缘体

62．甲、乙、丙三个轻质小球，让甲球和乙球靠近时互相排斥，让乙球和丙球靠近时相吸引，则（）A. 甲球和丙球靠近时也一定相互吸引 B. 甲球和丙球靠近时一定相互推斥

C. 甲球和丙球靠近时一定没有相互作用 D. 以上三种都可能

***63．如图13-6是甲、乙两通草球相互作用的

情况，由此可知（）。[1.5]

A. 两球一定带异种电荷 B. 两球一定带同种电荷

C. 至少有一个球带电 D. 无法确定

***64．两个完全相同的验电器所带的电量相等，使它们的金属球相互接触后，验电器的金属箔张开的角度都不发生改变，这说明（）A. 两个验电器带的都是正电 B. 两个验电器带的都是负电 C. 两个验电器一定带同种电荷 D. 两个验电器一定带异种电荷

***65．A、B、C、D四个带电体，如果A排斥B，A吸引C，C排斥D，已知：B缺少电子，则C带电，D带电。

***66．验电器原来带正电荷，当用一个物体接触它的金属球时，金属箔张开的角度变大了，则这个物体（） A．一定带正电 B．一定带负电 C．一定不带电 D．可能不带电

***67．有两个完全相同的验电器，分别带有等量的异种电荷，如果把它们的金属球互相接触一下，验电器金属箔的张角将（）。[1.5]

A．不变 B．变大一些 C．变为零 D．变小一些，但不为零

***68．三只悬挂的小球，其中任意两只球靠近时，都相互吸引，这三只球的带电情况是（）。[1.5]A．三只都带正电 B．两只带正电，一只带负电

C．一只带正电，两只不带电 D．一只带正电，一只带负电，一只不带电

***69．A、B、C、D四个带电的小球，B球吸引A球，B球排斥C球，C球吸引D球，若C球带正电，则当A球和D球靠近时，将（）。[1.5]

A．相互吸引 B．相互排斥 C．不发生相互作用 D．以上三种情况都有可能

***70．取两个相同的验电器甲和乙，用金属棒把甲和乙连接起来，金属棒上没有电流的条件是（）。[1.5]A．甲带正电，乙不带电 B．甲不带电，乙带负电

C．甲和乙带等量异种电荷 D．甲和乙带等量同种电荷

***71．用手直接拿一根铜棒和丝绸摩擦，则铜棒上将（）。[0.5]

A．带正电B．带负电 C．不带电D．带正电或负电不能确定

***72．如图13-7所示，在开关和小灯泡之间连接两个金属夹A和B，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（）。[1.0]

A．硬币和橡皮 B．硬币和铅笔芯

C．橡皮和塑料尺 D．铅笔芯和塑料尺

***73．金属导电时，在电源外部（）。[1.0]

A．电流方向和自由电子移动的方向都是从正极流向负极

B．电流方向和自由电子移动的方向都是从负极流向正极

C．电流方向是从正极流向负极，自由电子的移动方向从负极流向正极

D．电流方向是从负极流向正极，自由电子的移动方向从正极流向负极

知识的拓展

***74．关于能量的转化，下列说法中错误的是（）。[1.0]

A．干电池放电时，化学能转化为电能B．蓄电池充电时，化学能转化为电能

C．发电机发电时，机械能转化为电能D．核电站发电时，原子能转化为电能

****75．验电器的金属箔原来是张开的，用绸子摩擦过的玻璃棒去靠近验电器的金属球时，可观察到验电器的金属箔闭合后又张开了，则能说明( )。[1.5]

A．两片金属箔原来均带负电，后来带正电B．两片金属箔原来均带正电，后来带负电

C．两片金属箔在玻璃棒靠近前后一直均带负电

D．两片金属箔在玻璃棒靠近前后一直均带正电

****76．把一个带负电的物体靠近一个原来不带电的验电器的金属小球，然后用手去触摸金属小球，再移开手，此时( )。[1.5]

A．验电器金属小球和金属箔均不带电 B．验电器金属小球带正电，金属箔不带电

C．验电器金属小球带正电，金属箔带正电 D．验电器金属小球带正电，金属箔也带负电

串联和并联电路

基础知识与基本技能

*1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫。[0.5]

*2．在电路中提供电能的是，消耗电能的是，输送电能的是，控制电能输送的是。[1.0]

*3．的电路叫做通路；电路叫做开路；直接把导线连接在电源上，电路中会有电流，可能把电源烧坏，这是不允许的。这种情况叫。[1.5]

*4．用符号表示电路连接情况的图叫做。[0.5]

*5．电路中要得到持续电流的条件是：① ；② 。[1.0]

*6．干电池和蓄电池都是利用变化来供电的。从能量转化的观点来看，它们的作用都是把能转化为能。这样的电池又叫电池。[1.5]

*7．下列符号中不属于用电器的是（）。[2.0]

*8．不论电路是简单的还是复杂的，组成电路总离不开、、

和这四种元件。[1.0]

*9．在电路中，电灯、电铃等用电器是利用来工作的设备；导线是把电源和用电器连接起来，输送的；电源是提供持续的装置；开关是控制电路的。[1.5]

*10．电路接通时，电路中就有电流，接通的电路叫。电路断开时，线路中无电流，断开的电路叫。导线直接接在电源两极上，电流不经过用电器的电路叫。

*11．要想电路中得到持续的电流，必须满足两个条件；第一；第二。[1.5]

*12．画出下列元件的电路符号：[3.5]

① 电灯 ② 电铃 ③ 电池组 ④ 交叉相连的导线

⑤ 开关 ⑥ 电池 ⑦ 电动机 ⑧ 交叉不相连的导线

*13．电路和电路是最基本的电路，它们的实际应用非常普遍。[0.5]

*14．把电路的元件的电路叫串联电路。在串联电路中，电流只有一条路径，通过一个元件的电流必定通过另一个元件；把电路的元件

的电路叫并联电路。在并联电路中，电流有多条路径，通过一个元件的电流不通过另一个元件。[1.5]

*15．连接电路时，要按照一定进行。例如，可以从电池的正极开始，依次连接用电器、开关等，最后连到电池的负极。连接过程中，开关应该是的，这样可防止电路接错，使电源因而烧毁。[1.5]

*16．在串联电路中开关的位置改变，它的作用。在并联电路中，干路中的开关控制，支路中的开关控制。[1.5]

*17．下列几组材料中，哪一组都是导体（）。[1.0]A．陶瓷、大地、人体

B．油、空气、金属 C．大地、金属、玻璃 D．金属、碳、碱

*18．下列说法中正确的是（）

A．中性的物体失去电子带正电 B．与玻璃摩擦过的丝绸带正电

C．教室里的日光灯，有串联，有并联

D．并联电路中有一条支路断开，其它支路也不会有电流

**19．如图13-8所示，正确的电路图是（）。[1.0]

**20．画出手电筒的电路图：[1.5]

知识的应用

**21．绝不允许用电线把电源的两极直接连接起来，是因为（）。A．有触电的危险

B．电路中没有电流 C．电流太小会损坏电源 D．电流太大会损坏电源

**22．在电线的接头处，常常包有黑胶布，这是为了（）。[0.5]

A．使电线导电 B．更美观一些C．起绝缘作用 D．使接头更牢固

**23．指出下列电路图的错误：[2.5]

① ② ③

**24．画出门铃电路的电路图。[1.5]

**25．在如图13-9所示的电路中，A表示，

灯L₂与A 联，A、L₂与灯L₁ 联。要使灯L₁发光，

必须闭合开关。[2.5]

**26．市场上出售的装饰用的小彩灯，是由十几只彩

色小灯泡联而成的，它们只要其中一只灯损

坏，其它的灯都。（填“亮”或“不亮”）[1.0]

**27．家庭电路中的电灯、电视机、电风扇等电器都是联的，它们工作时互不影响。[0.5]

**28．马路上的路灯总是一齐亮，一齐灭。如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光。根据这些现象判断路灯是（）。[1.0]

A．串联的 B．并联的 C．可能是串联的，也可能是并联的 D．不能确定是何种连接方式

**29．两只相同的灯泡组成的电路，如果其中一只灯泡突然熄灭，另外一只灯仍然正常发光，那么这个电路是（）。[1.0]

A．一定是串联的 B．一定是并联的 C．可能是串联，也可能是并联

**30．日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是（）。[1.0]A．串联的 B．可能是串联也可能是并联的

C．并联的 D．电灯与插座间是串联的，其它用电器是并联的

**31．在图13-10所示电路中，用箭头标出电路中的电流方向，并用色笔描出干路部分。

**32．画出一个电池组，一个开关，一盏电灯和一个电动机组成的串联电路电路图。[1.5]

**33．如图13-11所示的电路中，下列说法中正确的是（）[2.0]

A．开关S控制灯L₁ B．电灯L₁、L₂是串联的

C．只有L₁、L₂是并联的

D．灯L₁、L₂、L₃都是并联的

**34．关于绝缘体，下列说法中正确的是（）。[0.5]

A．绝缘体在任何情况下都不导电

B．绝缘体不容易导电，也不能够带电

C．绝缘体不容易导电，但能够带电

D．绝缘体不容易导电，因为绝缘体内没有电荷

***35．在图13-12的四个电路图中，开关S闭合后，能使小灯泡L₁和L₂都正常发光的图是（）。[1.5]

***36．图13-13的四个电路图中，哪一个图的连接是不允许的（）。[1.5]

***37．如图13-14，当开关S闭合时，可能发生的是（）。[1.5]

A．L₁、L₂都发光 B．L₁发光，L₂不发光

C．电源损坏 D．L₂的灯丝被烧断

***38．下列物体中一定带负电的是（）。[0.5]

与玻璃摩擦过的丝绸 B．失去电子的塑料棒

C．与带正电的物体接触后的验电器

D．与带正电的物体相互吸引的轻小物体

***39．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分。[5.5]

图1-15中L₁、L₂是联，S控制

图1-16中L₁、L₂是联中L₁、L₂是联，S₁控制，S₂控制

图1-17中L₁、L₂是联中L₁、L₂是联，S₁控制，S₂控制

***40．用一个开关同时控制电路中的三盏电灯的发光和熄灭。画出电路图（你能画出几种吗？）[3.5]

***41．图13-18的电路图中，已经造成短路的是图；闭合开关后造成短路的是图；由几盏灯组成串联电路的是图；由几盏灯组成并联电路的是

图。[2.5]

***42．如图13-19所示的电路中，L₁、L₂是联，S₁可以控制，S₂可以控制。[1.5]

***43．如图13-20所示的电路，当开关闭合，断开时，灯泡L₁、L₂是并联的；当开关闭合，断开时，灯泡L₁、L₂是串联的。[1.5]

***44．一只开关可以同时控制三盏灯，那么这三盏灯的连接方式（）。[1.0]

A．一定是串联 B．一定是并联 C．可能是串联，也可能是并联

***45．教室里有六盏日光灯，每两盏日光灯用一个开关控制，则它们的连接情况是（）。A．六盏日光灯与三只开关串联 B．每两盏日光灯并联后与一只开关串联，然后三组再并联

C．六盏灯并联后与开关串联 D．每两盏灯和一个开关串联成一组，然后三组并联

***46．一个电铃和一个电动机组成并联电路，开关S₁控制电铃，开关S₂同时控制电铃和电动机，用电池组作电源。在虚线框内画出此电路图。[2.5] ***47．根据电路图，用笔线连接实物。[15]

***48．根据图13-25实物，在右图线框内画出对应的电路图。[2.5]

***49．如图13-26所示的电路，这时灯L₁ ，灯L₂ 。（填“不发光”或“发光”）灯L₁和L₂是联。在图中电流流过的导线上标出电流方向，并画出相应的电路图。[2.5]

***50．如图13-27所示的某段电路中，A、B、C、D、E是四个接线柱。A接电源的负极，E接电源的正极。[2.5]（1）用导线连接A、B，则电流通过灯，它们是联的；

（2）用导线只连接C、D，则电流通过灯，它们是联的。

***51．按图13-28所示的电路，在右画线框内出相应的电路图。[2.5]

***52．用笔线代替导线，按左边的电路图，将右边所给的电路元件连接起来。[4.5]

***53．如图13-31所示的电路中，开关S₁、S₂、S₃都处于断开位置，若只闭合开关S₂，则灯L₁和L₂ 联在电路中；若只闭合S₁和S₃，灯L₁和L₂ 联在电路中的；此电路中不能同时合上开关。[1.5]

***54．在方框内画出图13-32所示电路的电路图。[3.5]

***55．在如图13-33所示的电路中，当开关S₁、S₂都断开时，亮着的灯是，此时它们是联的；如果开关S₁、S₂都闭合时，亮着的灯是，此时它们是联的；若只闭合开关S₁，亮着的灯是。[2.5]

***56．对于图13-34所示的电路，下列说法中错误的是（）。[1.5]A．开关S₁、S₂、S₃不能同时闭合

B．开关S₁、S₂闭合时，只有L₂工作

C．开关S₃不能控制L₂的工作

D．开关S₁、S₂闭合时，只有L₂工作

***57．如图13-35所示的电路中，要只使其中一个灯泡发光，应闭合的开关是（）。[1.5]

A．S₁、S₂、S₃ B．S₁、S₂

C．S₂、S₃ D．S₃

知识的拓展

***58．甲、乙两个办公室为了互相传呼方便，在两个办公室各装了一个电铃，要使两个办公室的任何一方按开关都能使对方的电铃发声，正确的电路图是（图13-36中的虚线表示房间的墙壁）（）。[2.5]

****59．现有红、绿两只灯泡和一个电铃，两只开关，一个电池组和若干导线。利用这些材料请为收发室值班人员按要求设计一个电路。并按设计电路将实物连接好。

要求：红灯亮时，电铃响表示前门来人；绿灯亮时，电铃响表示后门来人。（在开关处标明所在的位置）[4.5]

****60．按要求设计电路，在13-38中画出电路图。要求：开关S₁、S₂都闭合，电动机转，电铃响；只闭合开关S₁，电动机不转，电铃响；只闭合开关S₂，电铃不响，电动机不转。[3.5]

****61．如图13-39所示，箭头表示电路连接好后电流的方向，甲、乙、丙三处接有电源和电铃，由此可判断电源( )。[1.5]

只能在甲处 B．可能在乙处

C. 可能在丙处 D．在任何一处均可

****62．实验室有两盏电灯、一个电铃，它们分别接在同一个电池组上，恰好正常工作，另有开关两只，导线若干。请在图13-40中画出电路图。要求：只按开关S₁，灯与电铃均无电流；只按下开关S₂电铃响，灯一盏也不亮；同时按下S₁和S₂，电铃响，两灯均正常发光。[3.5]

初中物理电现象和电路阶梯训练

基础知识与基本技能

*1．人类最早认识电现象是从摩擦起电开始的。带电体与带电体之间的相互作用有

和两种情况，通过对

这两种情况的研究进一步认识到自然界只有种电荷；为便于区别，规定

叫正电荷，叫负电荷。

*2．当人类进一步了解物质的结构后发现，摩擦起电并不是创造了电。摩擦起电的实质是，失去电子的带电，得到电子的带电。物体带电的多少叫电量，它的单位是。

*3．电荷的形成电流，规定移动的方向为电流方向。电源是提供

的装置，它把转化为电能．在电路中，电流从电源极流向极。

*4．蓄电池在充电时，把能转化为能；在放电(供电)时，把能转化为能。

*5．由、、、组成的电流的路径称为电路．电路中有持续电流的条件，一是，另一是。用表示电路连接情况的图叫电路图。

知识的应用

**6．容易导电的物体称为导体，你所熟悉的导体有；不容易导电的物体称为绝缘体，你所熟悉的绝缘体有。(分别写四个以上)绝缘体在条件改变时也会变为导体，你所熟悉的例子是。

**7．关于图13-1所示的电路，下列说法中不正确的是（）。

A．S₁、S₂都断开时，三只灯泡是串联

B．S_l、S₂都闭合时，三只灯泡是并联

C．S₁闭合、S₂断开时，只有灯泡L₃亮

D．S₁、S₂都闭合时，三只灯泡都不亮

***8．根据图13-2所示电路图，将图13-3中的电路元件连成电路。

知识的拓展

****9．现有四只轻小球甲、乙、丙、丁，已知甲带负电，甲排斥乙，乙吸引丙，丙吸引丁，则球丁（）。A．一定不带电 B．不可能带正电

C．一定带负电 D．可能带电，也可能不带电

***10.有一位同学留心观察一条街上的路灯．他发现，这些灯有一齐亮一齐熄的特点，于是他认为这些灯是串联的；但他又发现，其中有一盏路灯不亮时，其他的照常亮，于是他又觉得这些灯应该是并联的．他拿不定主张；请你给他一个确定的回答，并说明理由让他信服。

摩擦起电两种电荷

基础知识与基本技能

*1．自然界中只有种电荷。用摩擦过的带的电荷叫正电荷；用摩擦过的带的电荷叫负电荷；同种电荷互相，异种电荷互相。[1.5]

*2．叫电量，单位是，单位的符号是。[1.0]

*3．物理学中规定，用丝绸摩擦过的玻璃棒带的电荷叫电荷，用毛皮摩擦过的橡胶棒带的电荷叫电荷。[1.0]

*4．验电器的原理是，验电器的作用是。[1.0]

*5．原子是由位于中心的原子核和核外电子组成的。原子核带电，电子带

电，电子是带有最小负电荷的粒子，电量为，称为电荷，常用符号来表示它。[1.5]

*6．如果物体得到电子，它就带电；如果物体失去电子，它就带电。[0.5]

*7．摩擦起电并不是创造了电荷，只是从一个物体另一个物体，使分开。

*8．电子是物体里最小的带电微粒，个电子所带的电量是1库仑，一个电子所带的电量是库仑。[2.5]

*9．一个物体不带电时，是由于物体中原子核所带的与核外电子总共所带的在数量上相等，整个原子呈性，也就是对外不显的性质。[1.5]

*10．毛皮与橡胶棒摩擦后，橡胶棒带电荷。摩擦过程中，得到电子的是。[1.0]

*11．电荷的定向移动形成。能够持续供电的装置叫。[0.5]

*12．我们把移动的方向规定为电流的方向。按照这个规定可知：负电荷移动的方向与电流方向。[1.0]

*13．电源是把能转化为能的装置，它的作用是在电源内部不断地使正极聚集，使负极聚集。[1.5]

*14．把两个带正电的轻质小球相互靠近，将发生相互的作用，把一个带正电的轻质小球和另一个带负电的轻质小球靠近，将发生相互的作用。[1.5]

*15．电流是电荷的形成的，规定移动的方向为电流方向。[1.0]

*16．在电源外部，电流方向是从电源的极流向极，能够提供持续的装置叫电源。[1.0]

*17．蓄电池充电时，是能转化为能，放电时是能转化为能。[1.0]

*18．的物体叫导体，的物体叫绝缘体。在一般情况下，不容易导电的物体当条件发生改变时，就可能。所以导体与绝缘体之间并没有绝对界限

*19．导体容易导电的原因是：导体内部有；绝缘体不容易导电的原因是：内部的。[1.5]

**20．一个同学将塑料尺在衣服上摩擦几下，然后把尺靠近碎纸屑，纸屑被吸起来，这说明经摩擦过的塑料尺带了。[0.5]

**21．一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，这一带电的物体所带的电荷是电荷。[0.5]

**22．用毛皮摩擦过的橡胶棒去靠近用丝线悬挂的轻质小球，小球被吸引，那么小球可能带电，也有可能。[1.0]

**23．用塑料梳子在干燥的头发上梳几下，塑料梳子就会带电。这种使梳子带电的方式叫。将带电的梳子靠近自来水龙头放出的细水流时，就会观察到。[1.0]

**24．当带电体接触原来不带电的金属球时，就有一部分转移到验电器的两片金属箔片上，这两片金属箔由于带电荷互相而张开。从金属箔的张开可以断定，跟金属球接触的物体是带电的。[1.5]

**25．指出下列能量的转化[2.5]（1）干电池放电时，能转化为能；

（2）植物的光合作用时，能转化为能；

（3）发电机发电时，能转化为能；

（4）蓄电池充电时，能转化为能；

（5）燃料燃烧时，能转化为能。

**26．图13-4中箭头所示的是什么电荷移动的方向？答： [1.0]

**27．判断题[2.5]

（1）（）蓄电池是可以多次充电，重复使用的电池

（2）（）只有化学能转化为电能的装置才叫电源

（3）（）电路中要形成持续的电流必须有电源

（4）（）蓄电池向外供电时是化学能转化为电能

（5）（）在电源的外部电流是从正极流向负极

**28．金属中的电流是由发生定向移动形成的，所以金属中的电流方向跟电荷实际移动的方向。[1.0]

**29．验电器主要是由（A）金属杆（B）金属球（C）金属箔（D）玻璃外壳等四个部分构成。其中是导体；是绝缘体。[1.5]

**30．电线的芯线是用金属来做的，因为金属是；电线芯线的外面包上一层橡胶或塑料，因为橡胶或塑料是。[1.0]

**31．两个带等量异种电荷的物体互相接触时，电子从带电的物体转移到带电的物体上，从而使两个物体都恢复成不带电的状态，这种现象叫做。[1.0]

**32. 导体容易导电是因为导体中存在大量的；绝缘体不容易导电，是因为绝缘体内的电荷几乎都被束缚在的范围内，不能。[1.5]

**33．下列物质属于导体还是绝缘体？（导体后面打“√”，绝缘体后面打“〇”）[3.5]

①空气 ②煤油 ③稀硫酸 ④人体 ⑤陶瓷 ⑥塑料 ⑦水银 ⑧干纸 ⑨大地

**34．玻璃棒和绸子相互摩擦时，上的原子核束缚电子的本领弱，它的一些电子就会转移到上，因此玻璃棒因了电子而带上电荷。[2.0]

知识的应用

**35．A、B、C、D四个带电的小球，已知：A吸引B，B排斥C，C排斥D，A带正电。则B、C、D三小球带电的种类分别是（）。 A．正电，负电，负电 B. 负电，正电，正电

C. 负电，负电，负电 D. 正电，负电，正电

**36．一轻质小球用绝缘线悬挂起来，若用丝绸摩擦过的玻璃棒靠近这小球时，相互吸引，那么，轻质小球（）。[A. 一定带了正电 B. 一定带了负电

C. 一定是不带电 D. 不带电或带负电都可能

**37．两个带电体接触后都不带电了，说明它们原来带的电是（）。[1.0]

A. 同种电荷 B. 异种电荷 C. 等量同种电荷 D. 等量异种电荷

**38．两个用细线悬挂着的通草球靠近时相互吸引，由此可判定（）。[1.5]

A．一定是一个小球带正电，另一个小球不带电 B．至少有一个小球带电

C．两个小球一定带异种电荷 D．两个小球一定带同种电荷

**39．穿化纤的衣服容易吸灰尘，这是因为化学纤维容易的缘故。[1.0]

**40．一个物体没有带电，是因为（）。 A．物体内部没有电荷 B．物体内部没有电子

C．原子核所带的正电荷总数与核外电子所带的负电荷总数相等

D．原子核所带的正电荷数与一个电子所带的负电荷数相等

**41．关于摩擦起电，下列说法中正确的是（）。[0.5]

A．两个材料相同的物体互相摩擦时才会发生带电现象

B．相互摩擦的两物体，一定带等量的同种电荷

C．在摩擦起电现象中，总是电子从某个物体转移到另一物体

D．在摩擦起电现象中，总是质子从某个物体转移到另一物体

**42．两个带等量异种电荷的物体互相接触后分开，结果是（）。[0.5]

A．正、负电荷都消失了，两物体都不带电B．正、负电荷中和了，两物体都不带电

C．正、负电荷中和了，两物体带的电量都减小 D．以上说法都不对

**43．橡胶棒跟毛皮摩擦后，橡胶棒带负电，是由于（）。[1.0]

A．毛皮上的一些电子转移到橡胶棒上B．毛皮上的一些质子转移到橡胶棒上

C．橡胶棒上的一些电子转移到毛皮上D．橡胶棒上的一些质子转移到毛皮上

**44．玻璃棒跟丝绸摩擦后，它们带电的情况是（）。A．玻璃棒和丝绸都带正电 B．玻璃棒和丝绸都带负电C．玻璃棒带正电，丝绸带负电 D．玻璃棒带负电，丝绸带正电

**45．在摩擦起电现象中，造成物体带负电的原因是（）

A．摩擦的速度快 B．摩擦的速度慢

C．该物体中原子核束缚电子的本领较强 D．该物体中原子核束缚电子的本领较弱

**46．摩擦起电的实质是（）。[0.5]

A．摩擦可以产生电荷 B．摩擦时原子核会从一个物体转移到另一个物体

C．摩擦时核外电子会从一个物体转移到另一个物体

D．摩擦时原子会从一个物体转移到另一个物体

**47．一个物体带负电的原因是因为物体（）。[0.5]

A．物体只有电子 B．物体没有质子 C．物体得到了电子 D．物体得到了质子

**48．有两个相同的金属小球甲和乙，已知甲球带负电，乙球不带电，将它们用金属线相连时（）。[1.0]A．有电流从甲流向乙 B．有电流从乙流向甲

C．有电流，但方向无法确定 D．没有电流

49．关于电流下面说法中正确的是（）。A．只要有电荷，就有电流

B．电荷的定向移动形成电流 C．有电源就一定有电流 D．电荷的移动形成电流

**50．要在闭合电路中形成持续的电流，必须有（）[0.5]

A．验电器 B．电灯 C．电源 D．开关

**51．图13-5中，为干电池的正极，开关闭

合后，电流将由

回到极，自由电子的移动路径是

。[2.0]

**52．一轻质小球用绝缘线悬挂起来，现用丝绸摩擦过的玻璃棒靠近这个小球，它们相互吸引，那么该轻质小球（）。A．一定带正电 B．一定带负电

C．一定不带电 D．可能带电，也可能不带电

53．下列说法中正确的是（）A．电动机是电源 B．干电池是把内能转化为电能的电源

C．电源是把其它形式的能转化为电能的装置 D．能贮存大量电荷的装置都叫电源

**54．下列说法中正确的是（）。[0.5]

A．正电荷定向移动的方向规定为电流方向 B．负电荷定向移动的方向规定为电流方向

C．丝绸摩擦过的玻璃棒带的电荷叫负电荷 D．毛皮摩擦过的橡胶棒带的电荷叫正电荷

**55．关于导体和绝缘体，下列说法中正确的是（）。[0.5]

A．金属是导体，非金属是绝缘体 B．固体是导体，液体是绝缘体

C．人体是导体，大地是绝缘体 D．以上都不对

**56．金属是一种良导体，是因为金属内部（）A．有大量的自由电子 B．有大量的原子核C．有大量带正电的原子 D．有大量带负电的原子

**57．用毛皮摩擦过的橡胶棒带负电是因为（）。[0.5]

A．橡胶棒失去了质子 B．橡胶棒失去了电子

C．橡胶棒得到了多余的电子 D．橡胶棒得到了多余的质子

**58．导体容易导电，是因为导体内部（）。[0.5]

A．有电子 B．有质子 C．有大量自由电子 D．有大量自由电荷

**59．绝缘体不容易导电，是因为绝缘体内部（）。[0.5]

A．没有电子 B．没有质子 C．没有自由电子 D．几乎没有自由电荷

**60．关于导体和绝缘体，下列说法中正确的是（）。A．空气是绝缘体，任何情况下都不会导电 B．只有导体才能做电工材料 C．纯净水是绝缘体 D．水银不易导电

**61．好的导体和绝缘体都是重要的电工材料。关于导体和绝缘体的应用，下列说法中不正确的是（）。A．电线的铜芯或铝芯是导体，塑料或橡胶包皮是绝缘体

B．开关的金属刀口和接线柱是导体，胶木底座和外壳是绝缘体

C．干电池的正极碳棒和负极锌筒是导体，薄膜纸是绝缘体

D．包电缆芯用的油浸纸是导体，拉线用的陶瓷瓶是绝缘体

62．甲、乙、丙三个轻质小球，让甲球和乙球靠近时互相排斥，让乙球和丙球靠近时相吸引，则（）A. 甲球和丙球靠近时也一定相互吸引 B. 甲球和丙球靠近时一定相互推斥

C. 甲球和丙球靠近时一定没有相互作用 D. 以上三种都可能

***63．如图13-6是甲、乙两通草球相互作用的

情况，由此可知（）。[1.5]

A. 两球一定带异种电荷 B. 两球一定带同种电荷

C. 至少有一个球带电 D. 无法确定

***64．两个完全相同的验电器所带的电量相等，使它们的金属球相互接触后，验电器的金属箔张开的角度都不发生改变，这说明（）A. 两个验电器带的都是正电 B. 两个验电器带的都是负电 C. 两个验电器一定带同种电荷 D. 两个验电器一定带异种电荷

***65．A、B、C、D四个带电体，如果A排斥B，A吸引C，C排斥D，已知：B缺少电子，则C带电，D带电。

***66．验电器原来带正电荷，当用一个物体接触它的金属球时，金属箔张开的角度变大了，则这个物体（） A．一定带正电 B．一定带负电 C．一定不带电 D．可能不带电

***67．有两个完全相同的验电器，分别带有等量的异种电荷，如果把它们的金属球互相接触一下，验电器金属箔的张角将（）。[1.5]

A．不变 B．变大一些 C．变为零 D．变小一些，但不为零

***68．三只悬挂的小球，其中任意两只球靠近时，都相互吸引，这三只球的带电情况是（）。[1.5]A．三只都带正电 B．两只带正电，一只带负电

C．一只带正电，两只不带电 D．一只带正电，一只带负电，一只不带电

***69．A、B、C、D四个带电的小球，B球吸引A球，B球排斥C球，C球吸引D球，若C球带正电，则当A球和D球靠近时，将（）。[1.5]

A．相互吸引 B．相互排斥 C．不发生相互作用 D．以上三种情况都有可能

***70．取两个相同的验电器甲和乙，用金属棒把甲和乙连接起来，金属棒上没有电流的条件是（）。[1.5]A．甲带正电，乙不带电 B．甲不带电，乙带负电

C．甲和乙带等量异种电荷 D．甲和乙带等量同种电荷

***71．用手直接拿一根铜棒和丝绸摩擦，则铜棒上将（）。[0.5]

A．带正电B．带负电 C．不带电D．带正电或负电不能确定

***72．如图13-7所示，在开关和小灯泡之间连接两个金属夹A和B，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（）。[1.0]

A．硬币和橡皮 B．硬币和铅笔芯

C．橡皮和塑料尺 D．铅笔芯和塑料尺

***73．金属导电时，在电源外部（）。[1.0]

A．电流方向和自由电子移动的方向都是从正极流向负极

B．电流方向和自由电子移动的方向都是从负极流向正极

C．电流方向是从正极流向负极，自由电子的移动方向从负极流向正极

D．电流方向是从负极流向正极，自由电子的移动方向从正极流向负极

知识的拓展

***74．关于能量的转化，下列说法中错误的是（）。[1.0]

A．干电池放电时，化学能转化为电能B．蓄电池充电时，化学能转化为电能

C．发电机发电时，机械能转化为电能D．核电站发电时，原子能转化为电能

****75．验电器的金属箔原来是张开的，用绸子摩擦过的玻璃棒去靠近验电器的金属球时，可观察到验电器的金属箔闭合后又张开了，则能说明( )。[1.5]

A．两片金属箔原来均带负电，后来带正电B．两片金属箔原来均带正电，后来带负电

C．两片金属箔在玻璃棒靠近前后一直均带负电

D．两片金属箔在玻璃棒靠近前后一直均带正电

****76．把一个带负电的物体靠近一个原来不带电的验电器的金属小球，然后用手去触摸金属小球，再移开手，此时( )。[1.5]

A．验电器金属小球和金属箔均不带电 B．验电器金属小球带正电，金属箔不带电

C．验电器金属小球带正电，金属箔带正电 D．验电器金属小球带正电，金属箔也带负电

串联和并联电路

基础知识与基本技能

*1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫。[0.5]

*2．在电路中提供电能的是，消耗电能的是，输送电能的是，控制电能输送的是。[1.0]

*3．的电路叫做通路；电路叫做开路；直接把导线连接在电源上，电路中会有电流，可能把电源烧坏，这是不允许的。这种情况叫。[1.5]

*4．用符号表示电路连接情况的图叫做。[0.5]

*5．电路中要得到持续电流的条件是：① ；② 。[1.0]

*6．干电池和蓄电池都是利用变化来供电的。从能量转化的观点来看，它们的作用都是把能转化为能。这样的电池又叫电池。[1.5]

*7．下列符号中不属于用电器的是（）。[2.0]

*8．不论电路是简单的还是复杂的，组成电路总离不开、、

和这四种元件。[1.0]

*9．在电路中，电灯、电铃等用电器是利用来工作的设备；导线是把电源和用电器连接起来，输送的；电源是提供持续的装置；开关是控制电路的。[1.5]

*10．电路接通时，电路中就有电流，接通的电路叫。电路断开时，线路中无电流，断开的电路叫。导线直接接在电源两极上，电流不经过用电器的电路叫。

*11．要想电路中得到持续的电流，必须满足两个条件；第一；第二。[1.5]

*12．画出下列元件的电路符号：[3.5]

① 电灯 ② 电铃 ③ 电池组 ④ 交叉相连的导线

⑤ 开关 ⑥ 电池 ⑦ 电动机 ⑧ 交叉不相连的导线

*13．电路和电路是最基本的电路，它们的实际应用非常普遍。[0.5]

*14．把电路的元件的电路叫串联电路。在串联电路中，电流只有一条路径，通过一个元件的电流必定通过另一个元件；把电路的元件

的电路叫并联电路。在并联电路中，电流有多条路径，通过一个元件的电流不通过另一个元件。[1.5]

*15．连接电路时，要按照一定进行。例如，可以从电池的正极开始，依次连接用电器、开关等，最后连到电池的负极。连接过程中，开关应该是的，这样可防止电路接错，使电源因而烧毁。[1.5]

*16．在串联电路中开关的位置改变，它的作用。在并联电路中，干路中的开关控制，支路中的开关控制。[1.5]

*17．下列几组材料中，哪一组都是导体（）。[1.0]A．陶瓷、大地、人体

B．油、空气、金属 C．大地、金属、玻璃 D．金属、碳、碱

*18．下列说法中正确的是（）

A．中性的物体失去电子带正电 B．与玻璃摩擦过的丝绸带正电

C．教室里的日光灯，有串联，有并联

D．并联电路中有一条支路断开，其它支路也不会有电流

**19．如图13-8所示，正确的电路图是（）。[1.0]

**20．画出手电筒的电路图：[1.5]

知识的应用

**21．绝不允许用电线把电源的两极直接连接起来，是因为（）。A．有触电的危险

B．电路中没有电流 C．电流太小会损坏电源 D．电流太大会损坏电源

**22．在电线的接头处，常常包有黑胶布，这是为了（）。[0.5]

A．使电线导电 B．更美观一些C．起绝缘作用 D．使接头更牢固

**23．指出下列电路图的错误：[2.5]

① ② ③

**24．画出门铃电路的电路图。[1.5]

**25．在如图13-9所示的电路中，A表示，

灯L₂与A 联，A、L₂与灯L₁ 联。要使灯L₁发光，

必须闭合开关。[2.5]

**26．市场上出售的装饰用的小彩灯，是由十几只彩

色小灯泡联而成的，它们只要其中一只灯损

坏，其它的灯都。（填“亮”或“不亮”）[1.0]

**27．家庭电路中的电灯、电视机、电风扇等电器都是联的，它们工作时互不影响。[0.5]

**28．马路上的路灯总是一齐亮，一齐灭。如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光。根据这些现象判断路灯是（）。[1.0]

A．串联的 B．并联的 C．可能是串联的，也可能是并联的 D．不能确定是何种连接方式

**29．两只相同的灯泡组成的电路，如果其中一只灯泡突然熄灭，另外一只灯仍然正常发光，那么这个电路是（）。[1.0]

A．一定是串联的 B．一定是并联的 C．可能是串联，也可能是并联

**30．日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是（）。[1.0]A．串联的 B．可能是串联也可能是并联的

C．并联的 D．电灯与插座间是串联的，其它用电器是并联的

**31．在图13-10所示电路中，用箭头标出电路中的电流方向，并用色笔描出干路部分。

**32．画出一个电池组，一个开关，一盏电灯和一个电动机组成的串联电路电路图。[1.5]

**33．如图13-11所示的电路中，下列说法中正确的是（）[2.0]

A．开关S控制灯L₁ B．电灯L₁、L₂是串联的

C．只有L₁、L₂是并联的

D．灯L₁、L₂、L₃都是并联的

**34．关于绝缘体，下列说法中正确的是（）。[0.5]

A．绝缘体在任何情况下都不导电

B．绝缘体不容易导电，也不能够带电

C．绝缘体不容易导电，但能够带电

D．绝缘体不容易导电，因为绝缘体内没有电荷

***35．在图13-12的四个电路图中，开关S闭合后，能使小灯泡L₁和L₂都正常发光的图是（）。[1.5]

***36．图13-13的四个电路图中，哪一个图的连接是不允许的（）。[1.5]

***37．如图13-14，当开关S闭合时，可能发生的是（）。[1.5]

A．L₁、L₂都发光 B．L₁发光，L₂不发光

C．电源损坏 D．L₂的灯丝被烧断

***38．下列物体中一定带负电的是（）。[0.5]

与玻璃摩擦过的丝绸 B．失去电子的塑料棒

C．与带正电的物体接触后的验电器

D．与带正电的物体相互吸引的轻小物体

***39．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分。[5.5]

图1-15中L₁、L₂是联，S控制

图1-16中L₁、L₂是联中L₁、L₂是联，S₁控制，S₂控制

图1-17中L₁、L₂是联中L₁、L₂是联，S₁控制，S₂控制

***40．用一个开关同时控制电路中的三盏电灯的发光和熄灭。画出电路图（你能画出几种吗？）[3.5]

***41．图13-18的电路图中，已经造成短路的是图；闭合开关后造成短路的是图；由几盏灯组成串联电路的是图；由几盏灯组成并联电路的是

图。[2.5]

***42．如图13-19所示的电路中，L₁、L₂是联，S₁可以控制，S₂可以控制。[1.5]

***43．如图13-20所示的电路，当开关闭合，断开时，灯泡L₁、L₂是并联的；当开关闭合，断开时，灯泡L₁、L₂是串联的。[1.5]

***44．一只开关可以同时控制三盏灯，那么这三盏灯的连接方式（）。[1.0]

A．一定是串联 B．一定是并联 C．可能是串联，也可能是并联

***45．教室里有六盏日光灯，每两盏日光灯用一个开关控制，则它们的连接情况是（）。A．六盏日光灯与三只开关串联 B．每两盏日光灯并联后与一只开关串联，然后三组再并联

C．六盏灯并联后与开关串联 D．每两盏灯和一个开关串联成一组，然后三组并联

***46．一个电铃和一个电动机组成并联电路，开关S₁控制电铃，开关S₂同时控制电铃和电动机，用电池组作电源。在虚线框内画出此电路图。[2.5] ***47．根据电路图，用笔线连接实物。[15]

***48．根据图13-25实物，在右图线框内画出对应的电路图。[2.5]

***49．如图13-26所示的电路，这时灯L₁ ，灯L₂ 。（填“不发光”或“发光”）灯L₁和L₂是联。在图中电流流过的导线上标出电流方向，并画出相应的电路图。[2.5]

***50．如图13-27所示的某段电路中，A、B、C、D、E是四个接线柱。A接电源的负极，E接电源的正极。[2.5]（1）用导线连接A、B，则电流通过灯，它们是联的；

（2）用导线只连接C、D，则电流通过灯，它们是联的。

***51．按图13-28所示的电路，在右画线框内出相应的电路图。[2.5]

***52．用笔线代替导线，按左边的电路图，将右边所给的电路元件连接起来。[4.5]

***53．如图13-31所示的电路中，开关S₁、S₂、S₃都处于断开位置，若只闭合开关S₂，则灯L₁和L₂ 联在电路中；若只闭合S₁和S₃，灯L₁和L₂ 联在电路中的；此电路中不能同时合上开关。[1.5]

***54．在方框内画出图13-32所示电路的电路图。[3.5]

***55．在如图13-33所示的电路中，当开关S₁、S₂都断开时，亮着的灯是，此时它们是联的；如果开关S₁、S₂都闭合时，亮着的灯是，此时它们是联的；若只闭合开关S₁，亮着的灯是。[2.5]

***56．对于图13-34所示的电路，下列说法中错误的是（）。[1.5]A．开关S₁、S₂、S₃不能同时闭合

B．开关S₁、S₂闭合时，只有L₂工作

C．开关S₃不能控制L₂的工作

D．开关S₁、S₂闭合时，只有L₂工作

***57．如图13-35所示的电路中，要只使其中一个灯泡发光，应闭合的开关是（）。[1.5]

A．S₁、S₂、S₃ B．S₁、S₂

C．S₂、S₃ D．S₃

知识的拓展

***58．甲、乙两个办公室为了互相传呼方便，在两个办公室各装了一个电铃，要使两个办公室的任何一方按开关都能使对方的电铃发声，正确的电路图是（图13-36中的虚线表示房间的墙壁）（）。[2.5]

****59．现有红、绿两只灯泡和一个电铃，两只开关，一个电池组和若干导线。利用这些材料请为收发室值班人员按要求设计一个电路。并按设计电路将实物连接好。

要求：红灯亮时，电铃响表示前门来人；绿灯亮时，电铃响表示后门来人。（在开关处标明所在的位置）[4.5]

****60．按要求设计电路，在13-38中画出电路图。要求：开关S₁、S₂都闭合，电动机转，电铃响；只闭合开关S₁，电动机不转，电铃响；只闭合开关S₂，电铃不响，电动机不转。[3.5]

****61．如图13-39所示，箭头表示电路连接好后电流的方向，甲、乙、丙三处接有电源和电铃，由此可判断电源( )。[1.5]

只能在甲处 B．可能在乙处

C. 可能在丙处 D．在任何一处均可

****62．实验室有两盏电灯、一个电铃，它们分别接在同一个电池组上，恰好正常工作，另有开关两只，导线若干。请在图13-40中画出电路图。要求：只按开关S₁，灯与电铃均无电流；只按下开关S₂电铃响，灯一盏也不亮；同时按下S₁和S₂，电铃响，两灯均正常发光。[3.5]

初中物理电流、电压、电阻阶梯训练

基础知识与基本技能

*1．某导体中电流是2.5A，其物理意义是。

*2．测量电流的仪表是，它的表盘上标有字母字。电流表的“0”点通常在表盘侧。在使用电流表之前，要检查表的指针是否对准。

*3．当电源正极聚集有，负极聚集有时，在电源的正负极间就产生了电压。

**4．导体的电阻是的一种性质，它的大小决定于导体的、

和。导体的越长，导体的电阻越；导体的越小，导体电阻越。导体的电阻还跟有关，对大多数导体来说，，

电阻就越大。

**5．一个滑动变阻器上标有“300Ω 15A”的字样，它表示此变阻器的阻值变化范围是，允许通过的最大电流是。

知识的应用

**6．单位换算：（1）7.5×10⁴A= mA= μA

（2）1.5×10³mV= V= kV

（3）3.5×10⁸Ω= kΩ= MΩ

**7．4s内有10C的电量通过某导体的横截面，那么导体中的电流是 A。

**8．图14-1所示，甲电流表的示数是，乙电流表的示数是。

知识的拓展

***9. 如图14-2所示，某同学在实验时误把电流表并联在电灯L₂的两端，开关闭合后观察到的现象是( )。

A．两灯都不亮 B．两灯亮度正常

C. L₁亮，L₂不亮 D．电流表没有示数

****10．如图14-3所示的是由三个电阻和三只电表等元件组成的电路，电表分别测量R₁和R₂两端的电压及通过R₁的电流，请在图中填入相应的电表符号。

电流电流表

基础知识与基本技能

*1．电流通过导体时会产生多种，人们可以根据这些效应来判断电流的大小[0.5]

*2．在一定的时间内，电流通过导体某一横截面的电量越多，电流就。电流

的大小用表示，简称。[1.5]

*3．电流等于通过导体横截面的。它的定义式是。

*4．500mA= A= μA 5×10⁴μA= mA= A。[1.5]

*5．某用电器工作时通过的电流是0.2A，它表示1s内通过该用电器的电量是 C。

*6．在2min内通过导体横截面的电量为24C，那么导体中的电流是 A。[1.0]

*7．测量电路中的要用电流表，学校实验室常用的电流表有个接线柱，

个量程。当用“-”和“3”两个接线柱时，它的量程是 A，表盘上每大格是 A，每小格是 A。当选用“-”和“0.6”接线柱时，表的量程为 A，表盘上每大格是 A，每小格是 A。[2.5]

*8．导体中的电流是4.5A，它的物理意义是。[0.5]

使用电流表之前，要注意观察电流表的指针是否指在，还要弄清电流表的

和。[1.0]

*9．正在工作的电风扇通过的电流是300mA，则5min内通过的电量为 C。[0.5]

**10．用电流表测电流时，必须把它联在被测电路中，让电流从它的流进．绝不允许不经过用电器而把它直接接到上，否则会因过大而损坏电流表。[1.5]

**11．用电流表测电流时，在无法估计被测电流大小的情况下，可用来确定所用电流表是否合适或者确定该选用电流表的哪一量程。如果是双量程表，应该先用量程采取这种做法。读数之前，要先确认电流表的，然后确认

和所代表的电流值，这样才能使读数准确而又迅速。[1.5]

**12．用蓄电池放电，放电电流为5A，可持续放电150s，若放电电流改为2A，则可持续放电 s。[1.0]

**13．正确使用电流表的规则是：（1）电流表要在电路；（2）的接法要正确；（3）被测电流不要超过电流表的；（4）绝对不允许。[2.0]

**14．下列说法中正确的是( )。[0.5]

A．通过导体的电量越多，电流越大 B．通电时间越长，通过导体的电流越大

C．通电时间越短，电流一定越大 D．电量一定，通电时间越长，电流越小

**15．安培是电流的单位，符号是A。1A表示( )。[0.5]

A．通过导体横载面的电量是1C B．1s内通过导体横截面的电量是lC

C．1s内通过导体横截面的电流 D．任意时间内通过导体横截面的电量是1C

**16．有甲、乙两只电灯，若它们的通电时间之比是2：3，通过乙灯的电量是通过甲灯电量的2倍，则甲、乙两灯中的电流之比是( )。[1.5]

A．4∶3 B．1∶3 C．3∶1 D．3∶4

**17．通过某用电器的电流为3×10⁵μA，1h通过该用电器的电量是多少? [1.5]

**18．在8min内通过某电热器的电量为480C，通过它的电流为多大? [1.0]

知识的应用

**19．电流通过导体时会产生多种效应，我们可以根据产生的效应来判断的大小。电流通过灯泡时，灯丝变热而发光，这是电流的效应。[1.0]

**20．如果在1s内通过导体横截面的电量是1C，导体中的电流就是。某用电器工作时的电流是5A，它的物理意义是。[1.0]

**21．某导体的横截面积是0.2cm²，通过导体的电流为0.8A，则2min通过这个导体横截面的电量是。[1.0]

**22．如果通过导线横截面的电量是540C，电流为0.9A，则通电时间为。[0.5]

**23．电流表的使用规则是：[2.0]（1）电流表应与被测电路联；

（2）连接电流表时，应让电流从接线柱流进，从接线柱流出；

（3）被电路中的电流不要超过电流表的；

（4）绝不允许不经过用电器而把电流表直接连到上。否则，会因过大，而损坏。

**24．测量电流时，在不能预先估计被测电流大小的情况下，要先用法来确定电流表的量程。具体做法是：先选用量程把表的一个接线柱接入电路，再拿电路的一个线头电流表的另一接线柱。若表的指针不超过量程就固定接好；若表的指针指示偏小，说明在小量程范围内，则再改用量程进行测量。[2.5]

**25．将一电流表串联在某电路中电灯的“前面”或“后面”时，所测的电流是

的。（填“相等”或“不相等”）[0.5]

**26．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0.4～0.5A，所用的电流表有“+”、“0.6A”、“3A”三个接线柱，测量时应把和两接线柱接入电路，这样测得的结果较为准确。[1.0]

**27．理论和实验都证明：串联电路中电流的特点是；并联电路中的电流的特点是。[1.5]

**28．电灯L₁和L₂并联接入电路，通过它们的电流分别为I₁和I₂，干路中的电流为I，则（）。[1.0] A．I₁ > I B．I₂> I C．I₁+ I₂> I D．I = I₁+ I₂

**29．下列说中正确的是（）。[0.5]

A．串联电路中的各处电流是不变的 B．串联电路的各处的电流也可能会不等

C．并联电路中干路中的电流一定大于任一支路中的电流

D．并联电路中各支路中的电流一定相等

**30．有关电路中的电流正确的说法是（）。[0.5]

A．电流从正极流出时最大，回到负极时最小

B．自由电子从电源正极流出，经过用电器回到负极

C．在并联电路中，干路上的电流比任一支路上的电流都大

D．在串联电路中，流过用电器的电流比流过导线的电流大

**31．是非判断题：[1.5]（1）（）灯泡发光时，通过的电量越多，电流越大。

（2）（）教室里有四盏日光灯，开关其中一盏灯都不影响其它三盏灯，这四盏灯的连接方式是串联或并联。

（3）（）电流从电池的正极流出后逐渐减小。

（4）（）不管何种电流表都必须串联在电路中。

**32．一个家用电熨斗工作时的电流是1500mA，每分钟通过电熨斗的电量是 C。[1.0]

**33．3s内通过导体横截面的电量是4.5C，则通过导体的电流是 A，合 mA。

***34．关于电流的大小，下列说法中正确的是( )。[1.0]

A．电流通过导体的时间越长，电流就越大

B. 通过导体横截面的电量越多，电流就越大

C．在一定时间内通过某一横截面的电量越多，电流就越大

D．电流的大小与通电时间及通过导体横截面的电量均无关系

***35．下列家用电器，在正常工作时，哪一种通过的电流最大?( )。[1.0]

A．电视机 B．普通日光灯 C．家用电风扇 D．家用电熨斗

***36．在甲、乙导线中分别通过400C和200C的电量，则( )。[1.0]

A．甲导线中的电流大 B．乙导线中的电流大

C．甲导线中电流是乙导线中电流的2倍 D．条件不足，无法比较电流大小

***37．有甲、乙两只电灯，若它们的通电时间之比是2∶3，通过的电流之比是3：4，则通过甲，乙两灯的电量之比是 ( ) A．4∶3 B．1∶3 C．3∶1 D．1∶2

***38．用某电源供电，当电源的放电电流为5A时，可持续放电150s，若希望持续放电375s，则放电电流应为( )。[1.5]A．1A B． 2A C．3A D．4A

***39．测得一个灯泡中通过的电流是100mA，那么在3min内通过灯丝横截面的电子数是多少?(查一查一个电子的电量是多少C) [2.5]

***40．若在5min内通过导体横截面的电量是60C，则导体中的电流是多大？如果通电8min，通过该导体横截面的电量是多少？[2.5]

***41．电镀某个零件的过程中，如果通过电路的电量是1680C，电路中的电流是

4×10⁵μA，那么镀这个零件花了多长时间? [2.5]

知识的拓展

***42．根据图14-4各图下面电流值的大小，在电流表上画出接线柱并标明电流的方向。[2.5]

***43．如图14-5所示的电路中，电流表A₁测的是电流，A₂测的是的电流。

图14-6所示的电路中，电流表A₁测的是的电流，A₂测的是的电流。[2.5]

***44．读出如图14-7所示的电流表的示数：甲表的示数，若改接另一量程则示数是；乙表的示数，若改接另一量程则示数是。[2.5]

***45．关于电流表的使用，下列说法中不正确的是（）。[1.0]

A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零

B．电流表要并联在被测电路中

C．当电路中的电流不估计时，要用试触的方法来选定合适的量程

D．绝不允许不经过用电器把电流表接线柱接到电源的两极上

***46．观察图14-8所示四个电路图，并请填空完成回答：[2.5]

在图A所示的电路中，电流表测的是的电流；在图B中电流表测的是的电流；在图C中的电路出现的错误是；在图D中出现的错误是。

***47．某学生使用电流表时，根据电路中的等待测电流，应选用0～0.6A的量程，但误将“+”和“3”两接线柱接入电路。这样做的结果是（）。[1.0]

A．指点针摆动角度大 B．指点针摆动角度小

C．指点针摆动角度小，会损坏电表 D．指点针摆动角度小，读数不准

***48．电灯L₁和L₂串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（）。A．电灯L₁被短路 B．电灯L₂被短路

C．有一盏灯的灯丝断了 D．电流表正负接线柱接反了

***49．若2min内通过小灯泡的电量约为24C，利用电流表测通过小灯泡的电流时，应选择的量程是（）。A．0～0.6A B．0～3A C．哪个量程都可以 D．无法确定

***50．用图14-9所示的器材，按要求画出电路图，并用笔画线连接电路。

要求：L₁和L₂并联，用电流表测出L₂中的电流（约1.2A），S作总开关。[3.5]

***51．图14-10中闭合开关，电流表A₂的示数是0.25A，则A₁的示数是 A。若将A₁接到a处，它的示数应是 A。[1.0]

***52．图14-11中，闭合开关，若在电路a、b两处接入电流表，其读数分别是2.3A，1.6A，则电流表接在C处时，其读数应为 A。[1.0]

***53．如图14-12所示的电路，电流表A₁与A₂的指针的位置如图14-13所示，电流表A₁使用的量程是，读数是 A，电流表A₂使用的量程是，读数是

A。通过L₂的电流是 A。[2.5]

***54．如图14-14粗细不同的金属导体AB和BC连在一起接入电路中，通过AB的电流为I₁，通过BC的电流为I₂，则I₁ 和I₂的大小关系是（）。[1.0]

A．I₁>I₂ B．I₁<I₂ C．I₁=I₂ D．无法判断

***55．如图14-15所示，当开关S闭合时，将发生的现象是（）。

A．灯被烧坏 B．电流表被烧坏

C．灯和电流表都被烧坏 D．不发生任何事故

***56．甲、乙两只灯泡串联在电路中，甲灯比乙灯亮。在相同的时间内，通过两个灯泡的电量Q_甲和Q_乙相比较应该是（）。[1.0]

A．Q_甲>Q_乙 B．Q_甲<Q_乙 C．Q_甲=Q_乙 D．无法确定

***57．把两个灯泡串联后接到电源上，合上开关S后，会发现L₁比L₂亮，则（）。[1.0]

A．通过L₁的电流大 B．通过L₂的电流大

C．通过两灯的电流一样大 D．无法判断

***58．在图14-16所示的几种电路中，电流表只测L₂电流的是（）。[1.5]

***59．如图14-17所示的电路，2min通过电流表的电量为

150C，电灯L₁中的电流为0.6A。求：（1）通过电灯L₂的电流；（2）两分钟通过灯L₁的电量。[1.5]

****60．(1)根据电路图14-18，请用笔线把图14-19中的实物连成电路；(2)如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图14-19上只改动一根连线(删去一根线，重画一根线)实现这一要求。[3.5]

电压电压表

基础知识与基本技能

*1．电源在工作时，不断地使正极聚集正电荷，负极聚集负电荷。保持电路两端有一定的电压。这个电压可以使电路中的自由电荷发生，从而在电路中形成，所以说是提供电压的装置。[1.5]

*2．电压的符号是，单位是，单位的符号是。[1.0]

*3．电压是使电路中形成原因，是提供电压的装置。电压这一物理量的符号是。电压的国际单位是，其符号是；电压的常用单位还有

和。[1.5]

*4．完成下列单位换算：[2.0]（1）0.22kV= V （2）3.6×10⁵μV= V

（3）3.8×10⁵mV= V （4）110kV= μV

*5．测量电路两端的要用电压表。学校常用的电压表有个量程，个

接线柱。它的表盘上标有字母。电压表的“0”点通常在表盘侧，在使用电压表之前要检查表的指针是否对准了。[1.5]

*6.串联电路两端的总电压等于；并联电路里，各支路两端的电压。[1.5]

*7．写出下列各电源的电压值：[1.5]两节蓄电池串联；两节干电池串联；

三节干电池串联；四节干电池并联。

*8．家庭电路的电压是 V，对人体的安全电压是 V。[0.5]

*9．使用电压表时，必须把它与被测电路联，并且把“+”接线柱接在电路的电流流入端；被测电压不要超过电压表的。[1.0]

**10．当有电流流过用电器（如电灯、电炉）时，说明用电器两端有存在。[0.5]

**11．电源在电路中的作用是（）。[0.5]

A．提供电流 B．提供电量 C．提供电压 D．既提供电压，也提供电流

**12．下列说法正确是（）。[0.5]A．一节干电池的电压是1.8V B．安全电压是36V

C．家庭电路的电压是380V D．每个蓄电池的电压是2V

**13．把下列电源和所对应的电压值用直线连接起来：[1.0]

蓄电池 380V

干电池 2V

家庭电路 220V

动力线路 380V

**14．电灯L₁与L₂并联后接入电路，通过它们的电流分别是I₁和I₂，干路中的电流为I，则（）。[0.5]A．I₁>I B．I₂>I C．I₁+I₂>I D．I=I₁+I₂

**15．电压表的使用规则是：[1.5]

(1)电压表应与被测的电路联；(2)连接电压表时，应使电流从接线柱流进，从接线柱流出；(3)被测电路的电压不要超过电压表的。

知识的应用

**16．学校实验室的电压表的三个接线柱标有“+”“3”“15”，实验时，若把“+”“15”两个接线柱接入电路，则表盘上的每个大格表示 V，每个小格表示

V；若把“+”“3”两个接线柱接入电路，则表盘上每个大格表示 V，每个小格表示 V。[2.0]

**17．做实验时需要6V的电源，则要用节干电池串联，或用节蓄电池串联才行。[1.0]

**18．如图14-20开关闭合后，电流表的示数为0.8A，则通过L₁的电流，通过L₂的电流为。[1.5]

**19．如图14-21所示的电路，已知通过电流表A₁的示数是280mA，通过电流表A₂的读数是1.5A，则通过灯L₂的电流是。[1.5]

**20．读出图14-22所示的甲、乙两电压表的示数：甲表示数；若接的是另一量程，则示数为。乙表示数；若接的是另一量程，则示数为。[2.0]

**21．用电压表测电压时，在不能预先估计被测电压的情况下，可用法来确定量程。使用这种方法时应先从量程进行。[1.0]

**22．电压表与电流表的用法有一定的区别。电压表在连人电路时应与被测电路

联；而电流表则应与被测电路联。电压表可以与并联，这样可测电源的电压，而电流表不许。[1.5]

**23．电表的读数要做到“两看清”．请完成图14-23中甲、乙两表的读数。[2.0]

甲图：量程；

分度值；

读数。

乙图：量程；

分度值；

读数。

**24．用图14-23所示电压表测电压前先用大量程进行试触（）。[1.0]

A．如果指针示数大于15V，则需要调换接线柱重新试触

B．如果指针示数在3V与15V之间则需要换量程

C．如果指针示数小于3V，则需要换量程

**25．有一只电压表，它有“0～3V”“0～15V”两个量程。要用它来测由三节新干电池串联的电池组的电压，应选用的量程，用电压表测电压，在读数时应首先确认它的，再确认和的电压值。[1.5]

**26．无论是使用电流表还是电压表，使用前都必须观察指针是否对准，如未对准应校正后再使用。将这两种电表连人电路时，必须按规定正确地连接“+”“-”接线柱，否则会，损坏电表。[1.0]

**27．如图14-24是某次测电压时指针的位置。如果使用的是“+”和“3”两个接线柱，则被测电压是 V；如果使用的是“+”和“15”两个接线柱，则被测电压是 V。[1.5]

***28．下列说法中正确的是（）。[1.0]

A．导体中有大量的自由电荷，只要导体构成能路导体中就有电荷通过

B．电路两端只要有电压，就会有电流

C．电压的作用是使负极上聚集的负电荷通过电路流向正极

D．电压使电路中形成电流

***29．在用电流表测通过电灯的电流时，如图14-25所示，电流表接线柱的选择方法中正确的是（）。[1.5]

A．b接“3”，a接“-” B．b接“-”，a接“3”

C．b接“-”，a先试触“0.6” D．b接“-”，a先试触“3”

***30．把两个同样的小灯泡串联后接到电源上，如图14-26。闭合开关后发现灯L₁亮，L₂不亮。出现的故障是（）。[1.5]

A．L₁的灯丝断了 B．L₂的灯丝断了

C．灯L₂被短路 D．电路的某处接触不良

***31．电路中有了电源，就可以使（）。[0.5]

A．电路接通 B．电路两端产生电压

C．电路中产生电荷 D．电路中产生电流

***32．关于电源的作用，下列说法中正确的是（）。[0.5]

A．不断使正极聚集正电荷 B．不断使负极聚集负电荷

C．保持电路两端有一定的电压，使电路中有持续的电流 D．以上说法都正确

***33．在测量电压时，闭合开关发现表针偏转超过了最大刻度，这是因为，如果表针向着没有刻度的一方偏转，这是因为，如果指针偏转角度很小，这是因为。[1.5]

***34．在图14-27中，能测出灯L₁两端电压的正确电路图是( )。[1.5]

***35．如图14-28所示的电路中，当开关S合上时，

电压表测的是( )。[1.0]

A．灯L₂两端电压 B．电源的电压

C．灯L_l两端的电压 D．灯L₂和电源两端的电压

***36.有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是 ( )。A．5V B．2．5V C. 1．3V D．11．5V

***37.在图14-29所示各电路图中的“○”内填上合适的电表(电流表或电压表)符号，并标明它们的正、负接线柱。[3.5]

***38．将电流表先后串联在图14-30中的a、b、c三处，则表在何处读数最大?( )。

A．a处 B．b处 C．c处 D．无法确定

***39．如图14-31所示的电路，电源电压为6V，电压表V_l的示数为U_l=1.5V，则电压表V₂的示数U₂= 。[1.0]

***40．如图14-32所示的电路，电压表V_l的示数为4.5V，则电压表V₂的示数是，电源电压是。[1.0]

***41．在图14-33所示的电路中，能直接测量灯泡L₁两端电压的正确电路是( )。[1.5]

***42．图14-34所示的电路中，闭合开关后电压表示数跟开关断开时的示数相比，将( )。[1.5]A．不变 B．增大 C．减小 D．无法确定

***43．如图14-35所示的电路中，电压表测量的是( )。[1.0]

A. 电灯两端的电压 B．电池组两端的电压

C．电池组和电灯两端的电压之和 D．电铃两端的电压

***44．如图14-36所示的电路，当开关S闭合时，电流表A₁测的电流，电流表A₂测的电流，电流表A₁的示数电流表A₂的示数(填“大于”、“等于”或“小于”)。[1.5]

***45．如图14-37所示的电路，灯L₁、L₂是联在电路中的，电压表V₁测的是

两端的电压，电压表V₂测的是两端的电压。[1.5]

***46．把两个电灯L_l和L₂连接起来，接到电源上，电灯L₁两端的电压为2.5V，电灯L₂两端的电压为2.8V，则灯L₁与灯L₂的连接方式 ( )。[1.0]

A．一定是串联 B．一定是并联

C.可能是串联，也可能是并联 D．无法判断

***47．如图14-38所示的电路，若合上开关S，则( )。[1.5]

A．电流表会被烧坏 B．电压表会被烧坏

C．两表都不会被烧坏 D．两表都会被烧坏

***48．在图14-39和图14-40中，分别按电路图连接电路。[3.5]

***49．电灯L₁与L₂串联，用电流表测L₁中的电流，用电压表测L₂两端的电压，请在虚线框内画出电路图。[2.0]

知识的拓展

***50.甲、乙两灯连入同一电路中，若1min内通过甲灯的电量是30C，通过乙灯的电量是45C，则甲、乙两灯（）。[1.0]

A．一定串联 B．一定并联

C．可能是串联，也可能是并联 D．无法确定连接方式

***51．如图14-41，合上开关S。若I₁=0.24A，I₂=0.52A，

则I₃= A；若灯两端的电压为3V，则电铃两端的电压为 V。[2.0]

***52．将图14- 42连成电路，要求L_l、L₂串联，用电压表测灯L₂的电压。将图14-43连成电路，要求里L₁、L₂并联，电压表测L_l两端电压。[3.5]

****53．如图14-44电路中，电压表V₁测的是两端的电压，电压表V₂测的是

两端的电压。[1.0]

****54．图14-45所示的电路是由电灯L₁、L₂、电源及电表B、C、D组成的电路．则电流表是，电压表是。合上开关S，如果B、C、D的示数分别为1.5、2．5、1.2(单位是A或V)，则灯L₂两端的电压值是，通过L₂的电流值是。[3.5]

****55．在如图14-46所示的电路中，闭合开关S后( )。[1.0]

A．电压表的示数为电源电压 B．电流表的示数特别大

C．小灯泡正常发光 D．电流表、电压表都被烧坏

****56．如图14-47，电源电压保持不变。当开关S₁闭合、S₂断开时，电压表的示数是3V；当S₁断开、S₂闭合时，电压表的示数为4.5V；则当S_l、S₂都断开时L₁、L₂两端的电压分别是、，此时电压表的示数是；当S_l、S₂都闭合时，电压表的示数是。[2.5]

****57．如图14-48所示的电路，合上开关S，测得b、c两点间的电压为3V，c、d两点间的电压为2V。则a、b两点间的电压为 V，a、d两点间的电压为 V。[1.5]

****58．如图14-49所示，电路中的a、b是电表，则( )。[1.5]

A．a、b均是电压表 B．a、b均是电流表

C．a是电流表，b是电压表 D．a是电压表，b是电流表

****59．如图14-50所示，当开关S闭合后，三个电流表的示数分别为I₁、I₂、I₃，则( )。[1.5]A．I₁=I₂=I₃ B．I₁＞I₂＞I₃ C．I₁＜I₂＜I₃ D．I₁=I₂+I₃

****60．如图14-51所示，当开关S和S₁闭合时，电压表的示数为8V，则当开关S闭合而S₁断开时，电压表的示数为 ( )。[2.0]

A．0V B．大于8V C．等于8V D．小于8V

****61．如图14-52，开关S接a时电压表示数为9V；开关接b时电压表示数为4V，则可知此时灯L_l两端电压U_l= V。灯L₂两端电压为U₂= V，电源电压U=

V。[2.5]

****62.在图14-53和图14-54电路中的圆圈内填上电流表或电压表的符号，并标出正、负接线柱。[2.5]

****63．如图14-55的电路中，闭合开关，电压表V₁的示数为6V，电压表V₂的示数为3.4V。那么下列说法中不正确的是( )。[2.0]

A. 可知电源电压为6VB．可知L₁两端电压为2.6V

C．将电压表V₂换成电流表，则L₁亮，L₂不亮

D．将电压表V₂换成电流表，则L₁与L₂并联，电流表测干路上的电流

电阻变阻器

基础知识与基本技能

*1．物理学里用电阻来表示。国际上通常用字母来表示电阻。电阻的国际单位是，其符号是。电阻的常用单位还有

和。如果导体两端的电压是1V，通过导体的电流是1A，则导体的电阻就是。[2.5]

*2．8Ω= kΩ 12Ω= MΩ 0.9kΩ= Ω 16kΩ= MΩ

**3．课本上“研究决定电阻的大小的因素”的实验，是利用了导体的电阻越大对电流的阻碍作用就越大这一现象来进行研究的。实验时，要保持不变。当导体的

越大时，通过导体的越小。[2.5]

**4．在研究决定电阻大小因素时，若要研究导体的电阻与横截面积是否有关，实验时必须选取、相同，而不同的电阻丝来做实验。[1.5]

**5．如图14-56，是滑动变阻器的结构示意图。变阻器连入电路时，有四种接法可起变阻作用，它们分别是接、接、接和接。通俗的说，变阻器只有接两个接线柱才起变阻作用。[2.5]

知识的应用

**6．由镍铬合金制成的A、B两根导线，长度均为1m，A的横截面积是0.5cm²，B的横截面积是3mm²，它们中电阻较小的是导线。[1.0]

**7．由镍铬合金制成的A、B两根导线，横截面积相同，A长1.2m，B长150mm，它们中电阻较大的是导线。[1.0]

**8．长度、横截面积相同的铜线与铁丝，它们中电阻较大的是。[0.5]

**9．导体的电阻是导体本身的。它的大小决定于导体的、

和，还与有关。[1.5]

**10．下列关于电阻的几种说法中正确的是（）。[0.5]

A．长导线的电阻比短导线的电阻大 B．粗导线的电阻比细导线的电阻大

C．铁导线的电阻比铜导线的电阻大

D．电阻是导体对电流的阻碍作用，是导体本身的一种属性

**11．某导线长5m，它的电阻为2Ω，将它对折后，并起来使用，则它的电阻将（）。[1.0]

A．大于2Ω B．等于2Ω C．小于2Ω D．不能确定是否变化

**12．某导线长5m，它的电阻是10Ω，现用拉丝机将它均匀地拉长1倍，则它的电阻将（）。A．大于10Ω B．等于10Ω C．小于10Ω D．不能确定是否变化

**13．一根铜丝和一根铁丝的横截面积相同，电阻也相等，则它们的长度关系是（）。[1.0]

A．铜丝比铁丝长 B．铜丝比铁丝短 C．铜丝和铁丝一样长 D．无法判断

**14．甲、乙两根铜导线，甲比乙长，乙比甲粗，则它们的电阻相比（）。[1.0]

A．甲大 B．乙大 C．一样大 D．大小关系无法判断

**15．甲、乙是同种材料制成的粗细相同的两段导线，甲长150cm，乙长180mm，则

电阻较大。[1.0]

**16．甲、乙是同种材料制成的同样长的两根导线，甲导线的横截面积是0.2cm²，乙导线的横截面积是2mm²，则的电阻较大。[1.0]

**17．有长度相同的甲、乙、丙三根导线，制作它们的材料分别是银、铜、铝，则三根导线中电阻最大的是，电阻最小的是。[1.0]

**18．一根均匀的导线，若从中间剪成两段后，再将两段并在一起当一根使用，则它的电阻将比原来。[1.0]

**19．电阻R₁与R₂并联，若通过R₁的电流小于通过R₂的电流，则R₁、R₂对电流的阻碍作用是（）。[1.0]A．R₁对电流的阻碍作用大 B．R₂对电流的阻碍作用大

C．R₁和R₂对电流的阻碍作用一样大 D．大小关系无法判断

***20．关于导体电阻的大小，下列说法中正确的是（）。[1.0]

A．粗细相同的两条导线，长的电阻大 B．长度相同的两条导线，细的电阻大

C．同种材料制成的长度相同的两条导线，粗导线的电阻大

D．对于大多数导体来说，当温度升高时，它的电阻就会增大

***21．为了研究电阻跟哪些因素有关，实验中必须（）。[1.5]

A．保持一个因素不变，改变其它因素，比较电阻中电流的大小

B．同时变化多个因素，保持其它因素不变，比较每次电阻中电流的大小

C．一次只改变某一因素，保持其它因素不变，比较每次电阻中电流大小

D．保持电阻两端的电压不变，同时改变某一个或几个因素，比较电阻中的电流大小

***22．如图14-57所示的电路，AB是一段电阻丝，当导线夹由A向B移动的过程中，接入电路的电灯亮度将（）。[0.5] A．变亮 B．变暗 C．不变 D．无法判断是否变化

***23．如图14-58是连入电路的两只相同的电阻箱，甲图连入电路的阻值为 Ω，乙图连入电路的阻值是 Ω。这种电阻箱连入电路的最大阻值是 Ω。

***24．下列用电器中，不需要变阻器的是（）[0.5]A．普通家用的白炽电灯 B．电视机或收音机

C．无级调光书写台 D．调温电熨斗

***25．在图14-59的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是（）。

***26．如图14-60所示的电路，滑动变阻器的滑片向左移动时，若灯始终发光，则（）。

A．灯变亮，电流表示数减小 B．灯变亮，电流表示数增大

C．灯变暗，电流表示数增大 D．灯变暗，电流表示数减小

27．一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（）。

A．电阻的最小值是50Ω，允许通过的最大电流是1.5A

B．电阻的最小值是50Ω，允许通过的最小电流是1.5A

C．电阻的最大值是50Ω，允许通过的最小电流是1.5A

D．电阻的最大值是50Ω，允许通过的最大电流是1.5A

***28．两根长度相等，横截面积不等的同种材料制成的电阻丝串联在电路中，则两根电阻丝中通过的电流（）。A．粗的较大 B．细的较大 C．一样大 D．无法比较

***29．两根相同材料制成的均匀导线，横截面积相同，第一根导线的长是第二导线长的3倍，则第根导线的电阻大；两根相同材料制成的均匀导线，长度相同，第一根横截面积是第二根的3倍，则第根导线的电阻小。[1.5]

***30．图14-61是四幅变阻器的示意图，根据图中所接入的两个接线柱回答：当滑动片向右移动时，接入电路中的电阻值是如何变化的？[2.5]

图A连入电阻；

图B连入电阻；

图C连入电阻；

图D连入电阻。

***31．读出图14-62中两电阻箱的示数：

甲图的示数是；

乙图的示数是。[1.5]

知识的拓展

***32．如果把滑动变阻器上的金属杆两端接入电路(如图14-63中的C、D)，则它连入电路的阻值几乎为；如果把滑动变阻器下方的两个接线柱接入电路(如图14-63中的A、B)，就相当于把一个电阻接入了电路。[1.5]

33．一电阻接在6V电源上时，它的阻值是10Ω，若将它取下来，它的电阻是 Ω。

***34．下列说法中正确的是( )。[1.0]

A．镍铬合金的电阻一定比同长度的铜导线的电阻大

B．导体的长度越长，横截面积越小，导体的电阻一定越大

C．一段导体无论是否有电流通过，它的电阻总是存在的

D．一段导体中通过的电流大时电阻小

***35．下列说法中不正确的是( )。[1.0]

A．滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值

B．电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值

C．要使变阻器能改变通过用电器的电流，必须将它与用电器串联

D．滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样

***36．用电池组、灯泡、滑动变阻器、电流表、电压表、开关各一只，导线若干，组成一个电路．要求：滑动变阻器能改变灯泡的亮暗，电流表测电路中的电流，电压表测灯泡两端的电压，开关能控制整个电路。请画出符合上述要求的电路图。[3.5]

（1）将如图所示的实物图连接成电路，要求两盏灯并联，电流表只测量L₂的电流，开关S₁控制两个灯泡，开关S₂只控制灯L₁．（连线不许交叉）
（2）根据实物图的连接情况在方框画出相应的电路图．

试题分类
