用实验室提供的常用器材（电源是一节干电池）测电阻时，小明与另外三位同学各自设计了下列甲、乙、丙、丁四个电路图．

（1）小明连接好电路后，闭合开关S，移动滑动变阻器的滑片P，测得数据如下：

请你通过分析表格中的实验数据，推断小明在实验中所用的电路图是____图．

（2）另外三位同学连接好电路后，闭合开关S，移动变阻器的滑片P时，分别出现了下列三种异常现象：

（A）电流表示数有变化，电压表示数几乎为零

（B）电流表示数几乎为零，电压表示数基本不变

（C）电流表烧坏

请你判断：按____图连接的电路出现现象（A）；

按____图连接的电路出现现象（B）；

按____图连接的电路出现现象（C）．

（3）请你根据上表中的数据，在下图中画出 I—U图线．分析图线你能得出的结论是：____________________．

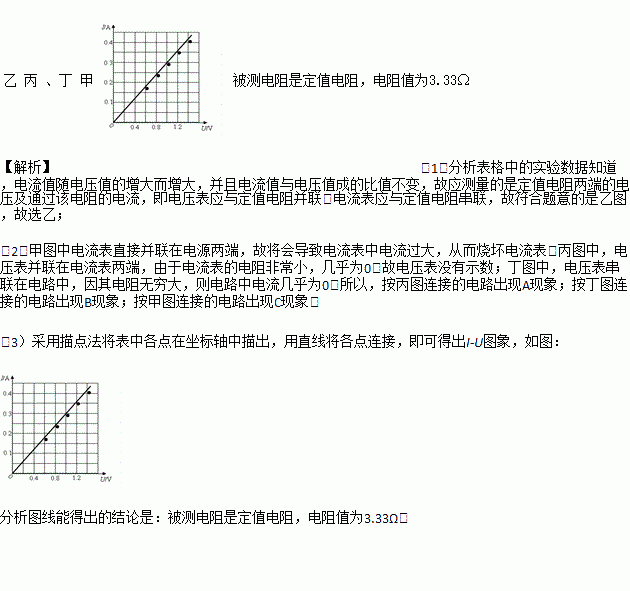

Answer 1
