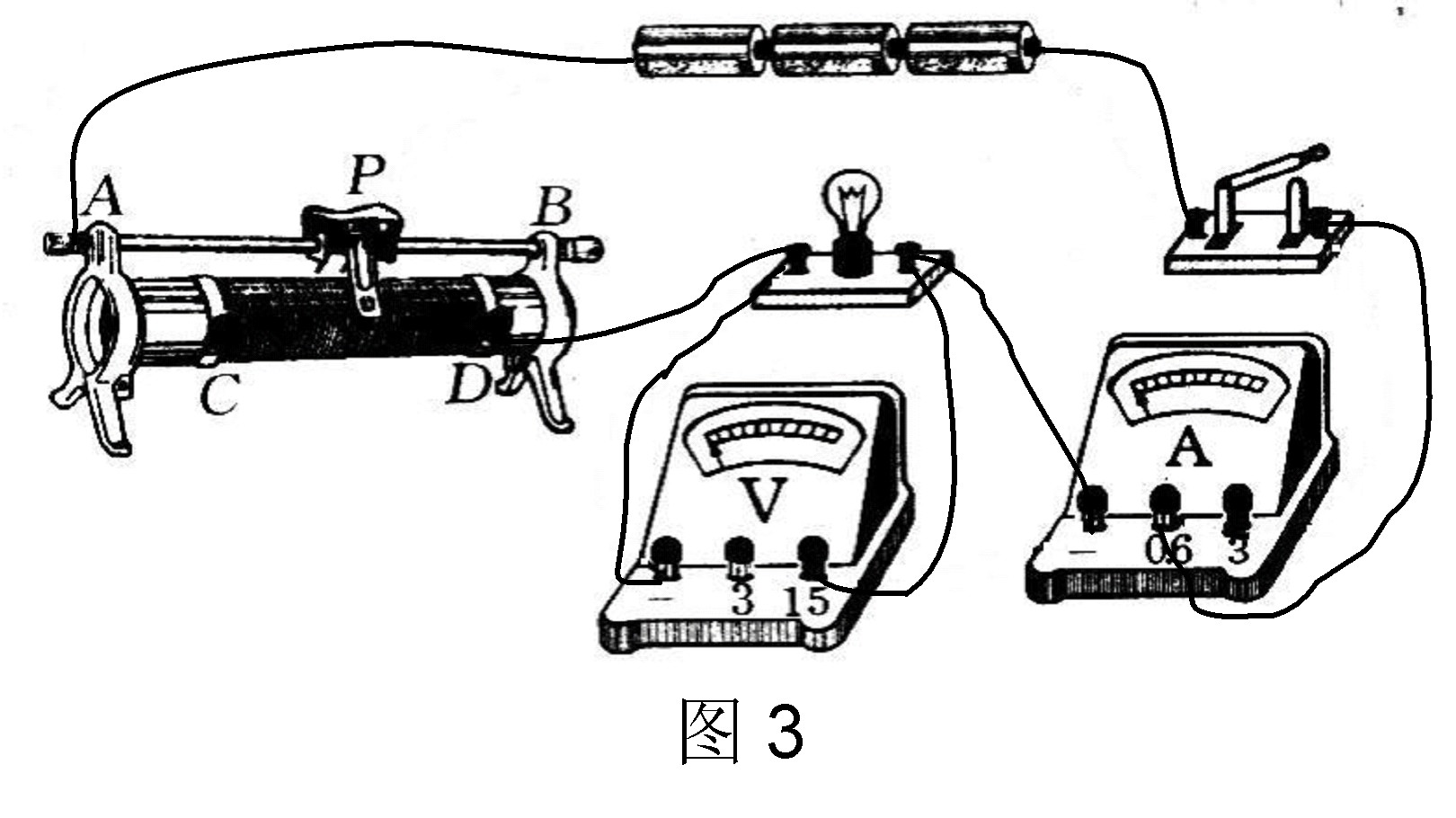

如图甲所示.是小明实验小组选用的测定小灯泡电阻所需的电路元件.小灯泡的额定电压为3.8V.估计小灯泡的阻值小于15Ω. 图-甲图-乙图-丙 ⑴请根据图乙所示的实验电路图.用笔画线代替导线.将图甲中各电路元件连接起来(电流表和电压表应选择合适的量程).⑵若小明同学连接电路后.实验时发现:小灯泡逐渐变亮时.电压表的示数逐渐变小.造成这一现象的原因是 .⑶按照图1 题目和参考答案——青夏教育精英家教网—

（2012?海门市模拟）阅读短文，解答问题．
如图甲所示是我国第一艘太阳能混合动力游船“尚德国盛号”．其最具特色的太阳翼采用高效晶硅异型太阳能电池板拼装而成，整艘船最多可容纳170位旅客，排水量为60吨．“尚德国盛号”驾驶室里有-个GPS（全球卫星定位系统）接收器装置，全船照明均采用节能型灯泡及LED灯，大大降低能源损耗，“尚德国盛号”年发电量可达1.7×10⁴ kW?h，相当于每年节约标准煤约6.2×10³kg，每年可减少二氧化碳排放量约15.7t．
（1）卫星通过发射

电磁波

向GPS接收器传送信息．
（2）如果该船满载乘客从东海驶入黄浦江，游船所受到的浮力

不变

，船体排开水的体积将

增大

（选填“减小”、“增大”或“不变”）．（已知ρ_海水＞ρ_江水）．
（3）太阳能是

一次

（选填“一次”或“二次”）能源、清洁无污染；LED灯可以将电能直接转化为光能，小明对LED灯很感兴趣，拆开了自己新买的LED节能手电筒，发现灯头里有2只相同规格的LED灯泡．请你帮小明判断一下2只LED灯泡是怎样连接的，写出判断方法．

拧去一只LED灯泡，观察另一灯是否发光，如发光则是并联，如不发光则为串联

．
（4）某次运行中游船以300kW的恒定功率启动并保持该恒定功率沿直线运行，行驶过程中所受阻力不变，速度由零逐渐增大至最大值而保持匀速直线运动．运动过程中牵引力F与速度的倒数（1/v）的关系图线如图乙中的实线所示，则游船运动的最大速度为

m/s，游船运行过程中所受阻力为

6×10⁴

N．
（5）若仅采用标准煤给“尚德国盛号”提供电能，为使其仍达到现行的年发电量，求完全燃烧标准煤产生的内能转化成电能的效率是多大？（已知标准煤的热值为3.0×10⁷J/kg）
