Question

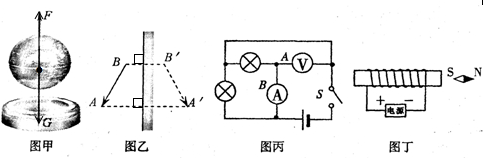

5．按照题目要求作图：
（1）如图甲所示，画出处于磁悬浮状态的地球仪所受的力．
（2）如图乙所示，画出物体AB在平面镜中所成的像．
（3）如图丙所示，试在A、B两个“o”内选填“电压表”和“电流表”的符号，使两灯组成并联电路．
（4）根据图丁中小磁针静止时的指向，在图中电源两侧标出电源的正、负极．

Answer 1

分析 （1）根据磁极间的相互作用以及二力平衡的条件进行分析，然后用力的示意图表示出地球受到的力．
（2）首先要知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，即像与物关于平面镜对称；
其次掌握本题的基本作法：作出两个端点A、B的像点，连接像点即为物体AB在平面镜中的像．
（3）使两灯组成并联电路，可根据电流流向法进行分析；
电流从电源的正极出发，在电源左边的第一个节点分成两支，一路经过左边的电灯、一路经过上边的电灯，然后在左边的节点处会合；由此可判断出：B处电表相当于导线，而A处电表相当于断路；而电流表的阻值小，在电路中相当于导线，电压表的阻值很大，在电路中相当于断路；由此可判断出“〇”内应填的电表符号．
（4）知道小磁针的磁极，根据磁极间的作用判断通电螺线管的磁极，利用安培定则判断电流方向，确定电源的正负极．

解答 解：（1）因为地球仪静止，竖直向下受到重力作用，所以根据二力平衡条件可知，地球仪受到竖直向上的作用力；然后过地球仪的重心作竖直向下的重力和竖直向上的斥力，如图所示：
（2）根据平面镜成像的特点，先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：
（3）由分析知：要使两灯并联，则B表相当于导线，故B处为电流表；A表相当于断路，故A表为电压表，如图所示：
（4）根据磁极间的作用可以判断通电螺线管的右端是N极，根据安培定则，可以判断电流从螺线管的左端进入，从右端流出，所以电源的右端是负极，左端是正极．如图所示．

点评 （1）会对物体进行受力分析，知道重力的方向总是竖直向下的，会用力的示意图表示力的三要素．
（2）在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像．
（3）解答此类题目，应明确在电路中电压表起开路作用，电流表起导线作用．要求：会根据串、并联的连接方式设计电路，会正确使用电压表和电流表．
（4）对于通电螺线管的题，知道电流方向、螺线管的磁极、小磁针的磁极中的任意一者，都可以根据磁极间的作用和安培定则判断另外两者．
