在如图所示的电路中：
（1）把图1中各电路元件接成串联电路．
（2）把图2中各电路元件接成并联电路（开关接在干路上）．
（3）把图3中各电路元件接成完整的电路，要求开关控制两只灯，并在右边方框中画出电路图．

Answer 1

解：（1）将两灯泡和开关、电源次连接，组成串联电路，如图1所示；
（2）两灯泡并联，然后与开关和电源串联，组成并联电路，如图2所示；

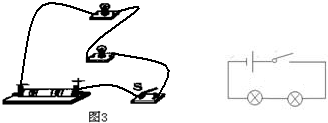

（3）两个小灯泡可以串联，开关放在任何位置都可，如图3所示；

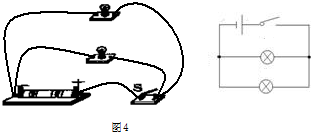

或：两个小灯泡并联，开关控制总电路，所以应将开关接在干路上，将两灯两端分别连在一起，如图4所示．

分析：（1）各电路元件首尾顺次连接的连接方式是串联，串联电路只有一条电流路径；各电路元件首首相联、尾尾相联的方式是并联；
（2）一个开关控制两个小灯泡，可以串联，也可以并联；串联时，开关在哪个位置都能起到作用，并联时，开关必须在干路上才能控制这两个灯泡．
点评：本题考查了实物电路图的连接和电路图的画法，知道串并联电路的特点和开关的作用是关键．
