Question

（1）如图1所示某物体A在光滑水平面上作匀速直线运动，用力的示意图表示出物体受到的力．
（2）在图2中根据给出的入射光线AO画出反射光线OB，并标出反射角．
（3）请根据图3中磁感线方向，标出电源的正极、小磁针的N极．

Answer 1

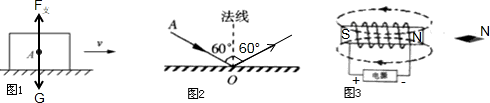

解：（1）从重心分别沿竖直向下和竖直向上画，符号分别为G和F，注意两个力长度相同，如图所示：
（2）由入射角为60°，可得反射角也为60°，在法线右侧画出反射光线，度数等于入射角为60°即可，如图所示：
（3）根据图示可知，磁感线从磁体右端流出左端流入，由此可知，磁体的左端为S极，右端N极；由安培定则可知电充由左侧流入螺线管，则电源左侧为正极；
根据同名磁极相互排斥，异名磁极相互吸引可知，小磁针的右端为N极．如图所示：

分析：（1）物体A在光滑水平面上作匀速直线运动，竖直方向上受到重力和支持力的作用，由于水平面光滑，因此不受摩擦力，做匀速直线运动，受到的力是平衡力．
（2）光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角及其度数．
（3）由磁感线的方向可知磁铁的极性，由安培定则可知电流的方向；由磁极间的相互作用可得出小磁针的N极方向．
点评：（1）本题考查了作物体的受力图，对物体正确受力分析是正确解题的关键．
（2）本题考查了对光的反射光路的画法，首先要掌握光的反射定律的内容，特别是反射角等于入射角．同时考查了入射角与反射角的概念，知道入射角与反射角都是光线与法线的夹角．
（3）本题考查了磁感线的特点、磁极间的相互作用规律和右手螺旋定则．
