如图所示的电路中.电源电压不变.R1为定值电阻.开关S闭合后.滑动变阻器R2滑片P向右移动时.则电流表示数 ,电压表的示数 ,电压表与电流表示数之比．(选填“变大 .“变小或“不变 ) 变小变小不变 [解析]试题分析:由图示可知.当开关闭合时.两电阻串联.电压表测定值电阻两端的电压,当滑片P向右移动时.电阻变大.总电阻变大.总电流变小.电流表示数变小, 题目和参考答案——青夏教育精英家教网—

题目内容

如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器R2滑片P向右移动时，则电流表示数_____；电压表的示数_____；电压表与电流表示数之比_____．（选填“变大”、“变小”或“不变”）

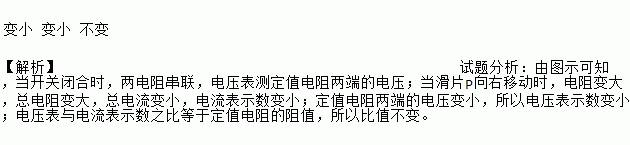

变小变小不变【解析】试题分析：由图示可知，当开关闭合时，两电阻串联，电压表测定值电阻两端的电压；当滑片P向右移动时，电阻变大，总电阻变大，总电流变小，电流表示数变小；定值电阻两端的电压变小，所以电压表示数变小；电压表与电流表示数之比等于定值电阻的阻值，所以比值不变。

练习册系列答案

相关题目

如图中，a、b、c三条图线表示三种质量相等的固体同时同等条件下加热时的熔化图象，由图可知（）

A. a、b、c肯定都是晶体 B. a、b、c的熔点相同

C. c比a熔化的快 D. a比c的熔点高

D 【解析】从图中可以看出a、c在熔化过程中有一段时间温度保持不变，所以a、c是晶体，b在整个过程中温度不断升高，所以b可能是非晶体，非晶体没有熔点，也可能是晶体，没有达到熔点，故AB错误。从图中还可以看出，a的熔点高于c的熔点.a比c物质熔化要快，故C错误，D正确。

下列能源属于可再生能源的是

A. 太阳能 B. 石油 C. 天然气 D. 煤炭

A 【解析】可再生能源能在短时间内形成的能源，像太阳能、水能、风能、木柴等；而煤、石油和天然气很难再短时间内形成，属于不可再生能源，故B、C、D错误，故选A。

如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量都是10g，烧杯内的液体质量和初温也相同．

（1）比较不同燃料的热值，应选择_____两图进行实验，燃料完全燃烧放出的热量，是通过_____来反映的（选“温度计上升示数”或“加热时间”）；

（2）比较不同物质吸热升温的特点：

①应选择_____两图进行实验；需要的测量器材如图所示：还需秒表和_____

②不同物质吸热的多少是通过_____来反映的（选填“温度计示数”或“加热时间”）；

③若液体B的比热容是4.0×103J/（kg•℃），液体A的比热容是_____J/（kg•℃）．

甲、乙温度计上升示数甲、丙天平加热时间 2.0×103 【解析】比较不同燃料的热值，应选择不同的燃料加热相同的物质，即用甲乙两图进行实验；质量相同的水，温度变化越大，说明吸收热量越多，所以实验中通过温度计示数来表示燃料放出热量的多少；（2）①比较不同物质吸热升温的特点，应控制燃料相同而吸热物质不同，应选择甲、丙两图进行实验；因要测量温度的变化和控制不同物质质量相同及控制加热时间，测量...

在“设计和制作一个模拟调光灯”的综合实践活动中，小明设计的电路图如图所示，已知电源电压为6V，小灯泡上标有“4.8V 0.3A”字样，滑动变阻器的规格是“20Ω 1A”．假设小灯泡灯丝电阻固定不变，他正确连接电路且操作规范后闭合开关，此时电路中的电流是____A，移动滑动变阻器的滑动片，当灯泡正常发光时，滑动变阻器接入电路的阻值为____Ω，该电路不足是当滑动变阻器接入电阻过小时，会烧坏灯泡，对此你改进的措施是___。

0.17 4Ω 在电路中串联一个阻值为4Ω的保护电阻【解析】解答：灯泡的电阻R＝16Ω；刚闭合开关时，变阻器的阻值为20Ω，则电路中的电流： I＝≈0.17A；灯泡正常发光时，变阻器两端的电压：U滑＝6V?4.8V＝1.2V；滑动变阻器的阻值：R′滑＝＝4Ω；由上分析知，若变阻器的阻值为零，灯泡恰好正常发光，则应在电路中串联一个阻值为4Ω的保护电阻。
