题目内容

阅读短文，回答问题
水果发电厂
把一片铜片插入番茄中，在相隔1～2cm处再插一片锌片（可从废电池壳上剪取），这时用电压表可测得两极间的电压在0.2V左右，如图甲所示如果现在让你用这种电池给一个电子表供电，使电子表正常工作（电子表的正常工作电压是1.5V），你该采取什么办法？画出比较形象的电路．水果电池参照图乙的画法．没有番茄也可用苹果、柠檬、桔子等实际做一做．

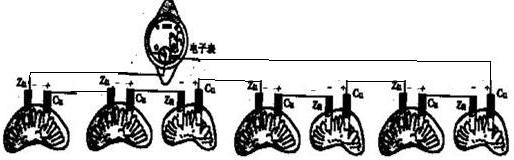

分析：由于电子表的正常工作电压是1.5V，水果电池的电压在0.2V左右，故要7个水果电池串联后为电子表提供电压．
解答：解：
点评：电池串联后的电压等于各个电池电压相加．
练习册系列答案
相关题目
阅读短文，回答问题：
如图是一种可调温蒸汽电熨斗，其说明书的部分内容如下：
产品特点：具有干湿两用功能．干用功能是指在无水状态下，通过电加热管加热底板，底板温度上升，直接压烫衣物；湿用功能是指在蒸汽状态下熨烫．自动恒温设置．针对不同面料可调节底板温度．
技术参数：自身质量：1.3kg   额定功率：1000W  额定电压：220V
在额定电压下工作时能达到的最大喷气量：15g/min
（1）用熨斗汽烫前先预热，使金属底板的温度从20℃升高到220℃，温控开关自动断开．已知金属底板的质量为1kg，金属底板的比热容为0.46×103J/（kg?℃）．则蒸汽电熨斗预热过程中金属底板吸收的热量为
9.2×104
9.2×104
J．
（2）设计生产电熨斗时，技术人员会根据不同部分的作用选用具有不同物理属性的材料．“水位观察窗”选用的材料应具有很好的
透明度
透明度
（选填“硬度”、“延展性”或“透明度”）；用熨斗汽烫时，可以看到熨斗底板蒸汽口的周围有大量“白雾”，这是因为水先
汽化
汽化
后
液化
液化
（上两格均填物态变化名称）形成的小水珠；某次使用时发现从蒸汽口喷出的是水柱而不是“白雾”，请你猜想可能的原因是
水的温度低，未汽化
水的温度低，未汽化
．
（3）若某次使用中，该电熨斗（额定电压下）在最大喷气量状态下工作时消耗的电能中只有70%被水吸收，则该状态下每克水喷出前吸收的热量是
2800
2800
J．
（4）如图甲所示为自动调温电熨斗的电路图．右下方为温控部分，A为双金属片，由两层不同金属粘合而成，受热时二者膨胀的快慢不同．在未通电和低于预定温度时，双金属片A和静片B上的触点接通，指示灯L亮，电热丝R发热，当温度达到预定温度时，由于双金属片的金属层
b
b
（填“a”或“b”）膨胀较快，向左弯曲，电路断开，如图乙所示．调节调温旋钮C，使静片向左时，调温电熨斗的预定温度值将变
高
高
（选填“高”、“低”）．
阅读短文，回答问题：
可调温蒸汽电熨斗
如图甲所示是一种可调温蒸汽电熨斗，其说明书的部分内容如下：
产品特点：具有干湿两用功能．干用功能是指在无水状态下，通过电加热管加热底板，底板温度上升，直接压烫衣物；湿用功能是指在蒸汽状态下熨烫．自动恒温设置．针对不同面料可调节底板温度．
如图乙所示为自动调温电熨斗的电路图．右下方为温控部分，A为双金属片，由两层不同金属粘合而成，受热时二者膨胀的快慢不同．在未通电和低于预定温度时，双金属片A和静片B上的触点接通，指示灯L亮，电热丝R发热，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路断开，如图丙所示．C是调节旋钮，预设温度时，调节它可改变双金属片与静片弹性接触的力度，从而调节电热丝加热时间，改变底板温度．

（1）设计生产电熨斗时，技术人员会根据不同部分的作用选用具有不同物理属性的材料．“水位观察窗”选用的材料应具有很好的
透明度
透明度
（硬度/延展性/透明度）；用熨斗汽烫时，可以看到熨斗底板蒸汽口的周围有大量“白雾”，这是因为
熨斗内的水先汽化成水蒸气喷出后又液化成小水珠
熨斗内的水先汽化成水蒸气喷出后又液化成小水珠
．
（2）图丙中双金属片的金属层
b
b
（a/b）膨胀较快．调节调温旋钮C，使静片B向左弯曲时，调温电熨斗的预定温度值将变
高
高
（高/低）．
（3）近年来用一种主要成分为BaTiO3被称为“PTC”的特殊材料作为发热体，既可省电，又能自动调温，避免了老产品采用双金属片制成的调温器温控质量不可靠的问题．如图丁是“PTC”材料的电阻随温度变化的关系图象．当发热体产生的热与向外散发的热平衡时，温度达到一个稳定值．由图象可以判定：通电后，PTC电熨斗稳定时的温度应取
T1-T2
T1-T2
区间的某一值（T0-T1/T1-T2/T2-T3）．
阅读短文，回答问题：
神舟七号运载火箭
神舟七号飞船是神舟系列飞船中的最新一艘，它也是中国第一艘执行太空行走任务的载人飞船，使用长征二号F火箭发射．火箭起飞重量为479t，火箭加上飞船重量约44t，其他的都是液体推进剂．因此，火箭的90%都是液体，比人体含水量还大．水通常占人体的60%到70%．飞船重量为8t，占船箭组合体起飞重量的六十二分之一；要把1kg的东西送入轨道，就的消耗62kg的火箭．
火箭芯级直径为3.35m，因为铁路铁轨轨距为1.435m，能够运输的货物最宽为3.72m，去掉车厢外壳，只剩下3.35m．因此，用标准铁路进行运输的火箭最大直径只能达到3.35m．火箭入轨点速度为7.5km/s，这个速度是声速的22倍．我们通常说的“十里长街”，是指北京建国门至复兴门的距离，长6.7km．7.5km/s的速度，相当于不到1s从长安街东头跑到西头．火箭轨道近地点为200km，远地点为350km．地球半径6400km，火箭轨道与地球的距离，仅为地球半径的几十分之一，如果站在地球外面看，飞船就像贴着地面在飞行．
（1）．当火箭在大气层中快速飞行时，会与大气层发生剧烈摩擦，其温度会
升高
升高
，内能会
增大
增大
，这是通过
做功
做功
的方式改变物体的内能；航天飞船进入太空以后，在没有太阳照射时，其表面的温度会急剧下降，这时飞船的内能会
减小
减小
（选填“增大”或“减小”），这种改变内能的方式属于
热传递
热传递
．
（2）．运载“神舟七号”的火箭在加速上升过程中机械能
增大
增大
（选填“增大”、“减小”或“不变”），这个能量是由
内能
内能
转化过来的．由于地球自西向东不停地自转，为节省燃料，火箭升空后应向
偏东
偏东
方向飞行（选填“偏东”或“偏西”），这应用里物理中的
惯性
惯性
知识．
（3）．神舟七号飞船在地球上所受重力为
8×104N
8×104N
．（g=10N/kg）
（4）．测量火箭芯级直径所用刻度尺得分度值为
1dm
1dm
．火箭以入轨点速度从建国门至复兴门用时
0.89
0.89
s；声音从建国门至复兴门用时
19.71
19.71
s．（保留两位小数）
（5）．飞船从轨道近地点运行到远地点重力势能
增大
增大
，动能
减小
减小
．（选填“增大”、“减小”或“不变”）．
（6）．“站在地球外面看，飞船就像贴着地面在飞行”，是以
地球
地球
为参照物的．
（7）．“神舟七号”载人航天飞船太空行走，能极大地增强我们的民族自豪感．在航天飞船的失重环境中，下列实验操作最难完成的是（
D
D
）
A．结晶；B．蒸发；C．溶解；D．过滤
阅读短文，回答问题：
清洗机是利用高压水清洗车辆表面污垢的机器．有一种无锡生产的CC5020型清洗机的铭牌如下表所示．清洗机工作时，利用外加电力所产生的压强将水从水管中压出．其对水的压力可用压强与水管横截面积之积得出，而清洗机对水所做的功就是此力所为，详情见“信息快递”．
信息快递：怎样计算清洗机对水所做的功？设压力F作用在水上，使水在F的方向（可以认为是沿着水管方向）上移动距离为L，则F对水做的功为：W=FL，所以W=FL=PSL=…注：P的单位为Pa，S为水管横截面积，单位为m2
型号 CC5020 额定压强 5×106pa
电源 220V/50Hz 额定流量 20L/min
额定功率 2.2kW 防护等级 IP25
（1）你认为该清洗机动力设备的主要原理图中的
D
D

（2）若清洗一辆汽车平均耗时10min，则清洗一辆汽车平均用水
200
200
kg，需要消耗电能
1.32×106
1.32×106
J．
（3）清洗机正常工作10min，清洗机对水做的功是
1×106
1×106
 J．
（4）该清洗机正常工作时的效率是
75.8%
75.8%
．
阅读短文并回答问题
                                         潜艇的“耳目”----声呐
潜艇作战时需要长时间在水下潜航，这就决定它只能依靠声呐进行探测，所以声呐在潜艇上的重要性更为突出，被称为潜艇的“耳目”．
声呐能够向水中发射声波，声波的频率大多在10kHz-30kHz之间，由于这种声波的频率较高，可以形成较指向性．声波在水中传播时，如果遇到潜艇、水雷、鱼群等目标，就会被反射回来，反射回来的声波被声呐接收，根据声信号往返时间可以确定目标的距离．
声呐发出声波碰到的目标如果是运动的，反射回来的声波（下称“回声”）的音调就会有所变化，它的变化规律是：如果回声的音调变高，说明目标正向潜艇靠拢；如果回声的音调变低，说明目标远离．
精英家教网
请回答以下问题：
（1）人耳能够听到声波的频率范围是

kHz到

kHz．
（2）如果停在海水中的潜艇A发出的声波信号在10s内接收到经B潜艇反射回来的信号，且信号频率不变，潜艇B与潜艇A的距离是

．（设声波在海水中传播速度为1500m/s）
（3）由上述材料可以分析，当火车鸣着笛驶向我们时，我们听到的笛声的音调会

（选填变大或变小）．
（4）在月球上

（选填“能”或“不能”）用声呐技术来测量物体间的距离，理由是：

．
（5）小亮在关注大海中的潜艇时还发现海水不容易结冰，为了探究这个问题，小亮同学用纯水、淡盐水、浓盐水制得质量均为lkg的纯冰、淡盐冰、浓盐冰，在相同加热条件下测量三者的温度变化，并得到图二的三条温度变化曲线（纯冰对应曲线①、淡盐冰对应曲线②、浓盐冰对应曲线③）
a、由②号图象可知，淡盐冰在10min时开始

，此过程需要

（选填吸热或放热）．
b、分析三条曲线我们可知下雪天在路面撒盐是为了

（选填“升高”或“降低”）水的凝固点．
