Question

小明同学根据课本中的“试一试”用易拉罐做小孔成像实验：
（1）请在图中做出蜡烛AB的像A'B'；
（2）小明发现蜡烛和小孔的位置固定后，像离小孔越远，像就越大．他测出了不同距离时像的高度，填在表格中：

（3）请你根据表中的数据在下图坐标中画出h与s的关系图象；

（4）从图象中可以看出h与s的关系为：______；
（5）小明把小孔做成三角形之后，半透明纸上看到是
A．三角形光斑；　　 B．圆形光斑
C．蜡烛的正立像； D．蜡烛的倒立像

Answer 1

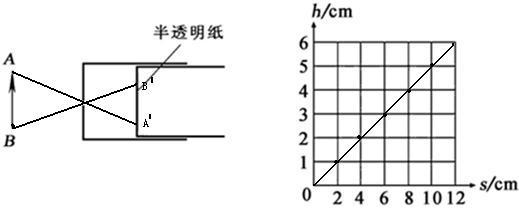

解：（1）（3）如图：

（4）从图象中看出；h随s的变大而变大，即h与s成正比关系；
（5）由于小孔成的像与小孔的形状没有关系，且由（1）的作图知，小明把小孔做成三角形之后，半透明纸上看到是蜡烛的倒立像．
故本题答案为：h随s的变大而变大．
分析：（1）根据光的直线传播作出成的像；
（2）把表格中的数据描在图象中，然后连成平滑的曲线；
（4）可以看出，当像离小孔越远，像的大小是变大的；
（5）小孔成的像与小孔的形状没有关系．
点评：本题探究了小孔成像的原因及像的大小的影响因素．只有做过此类的实验才能明白小孔成的像与小孔的形状没有关系的，故在学习物理的过程中，能自己动手做的实验一定要做一下，才能加深对所学知识有进一步的理解．
