题目内容

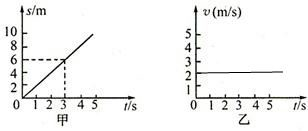

如图所示，甲图是匀速运动物体的s-t图象，请你根据甲图在乙图中画出同一物体的v-t图象．
分析：本题由s-t图象得出速度与时间的关系，再画出v-t图．
解答：解：由甲图可知，物体速度均匀增加，故为匀速直线运动，由图知，物体在3s内路程为6m，故物体的速度为
6m
3s
=2m/s．
则在v-t图象中是过2m/s平行于时间轴的直线．
答案如图：
点评：本题考查对图象的认识，在学习物理时应加强对图象的掌握．
